Odniesienia wiązania

Podczas tworzenia odniesień wiązania można wybrać opcję Utwórz wiązania tylko wtedy, gdy nazwy są zgodne, aby utworzyć odniesienia wiązania tylko wtedy, gdy nazwy odniesień wiązania są takie same. Dopasowanie nazwy dotyczy podstawowych, drugorzędnych i trzeciorzędnych elementów odniesienia.

Aby użyć opcji Utwórz wiązania tylko wtedy, gdy nazwy są zgodne, należy wybrać tę opcję na obu komponentach w odniesieniu wiązania.

Gdy dostępnych jest więcej niż jedno odniesienie wiązania, okno dialogowe Wybierz odniesienie wiązania wyświetla listę odniesień wiązania.

Okno dialogowe może być wyświetlane podczas korzystania z następujących toków pracy:
  • Wstawianie komponentu.
  • Przeciąganie komponentu z drzewa operacji FeatureManager®.
  • Przeciąganie pliku z karty Eksplorator plików w Okienku zadań.
  • Przeciąganie pliku z karty Biblioteka projektu w Okienku zadań.

W menedżerze właściwości PropertyManager Odniesienia wiązań można wybrać Zablokuj obrót dla wiązań Koncentrycznych.

Aby utworzyć wiązania tylko wtedy, gdy nazwy są zgodne, należy:
  1. Otworzyć model z odniesieniem wiązania, gdzie nazwa odniesienia wiązania jest inna dla każdego komponentu.
  2. Otworzyć jeden z komponentów z odniesienia wiązania.
  3. W drzewie operacji FeatureManager dla komponentu, w folderze Odniesienia wiązań , kliknąć prawym przyciskiem myszy odnośnik wiązania i kliknąć opcję Edytuj definicję.

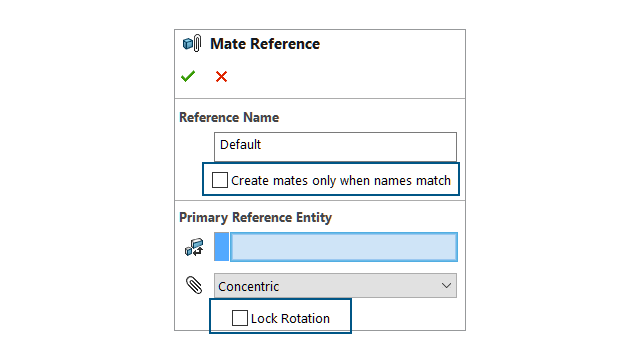

  4. W menedżerze właściwości PropertyManager Odniesienia wiązań, w obszarze Nazwa odniesienia, wybrać Utwórz wiązania tylko wtedy, gdy nazwy są zgodne.
  5. Skopiować wartość Nazwa odniesienia do użycia później.
  6. Otworzyć drugi komponent w odnośniku wiązania i powtórzyć kroki, aby włączyć Utwórz wiązania tylko wtedy, gdy nazwy są zgodne.
  7. W polu Nazwa odniesienia wprowadzić nazwę z pierwszego komponentu.
  8. Zamknąć oba komponenty.
  9. W modelu kliknąć kolejno Wstaw > Geometria odniesienia > Odnośnik wiązania.
  10. W obszarze Odniesienia wybrać opcję Utwórz wiązania tylko wtedy, gdy nazwy są zgodne.
  11. Wybrać dwa komponenty do powiązania.
Aby wybrać odniesienie wiązania w oknie dialogowym Wybierz odniesienie wiązania, należy:
  1. Otworzyć model, w którym pomiędzy dwoma komponentami dostępnych jest wiele odniesień.

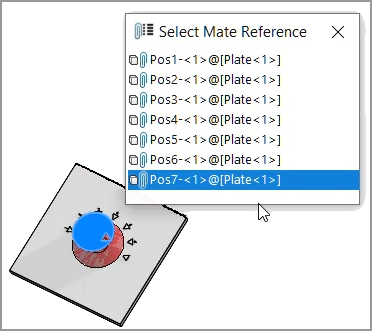

    W tym przykładzie utworzymy odniesienie wiązania pomiędzy pokrętłem a płytą. Płyta ma kilka pozycji, które można wybrać.

  2. Upuścić pokrętło na płytę.

    Gdy pokrętło znajdzie się nad płytą, pojawi się opcja Wybierz odniesienie wiązania .

  3. W oknie dialogowym Wybierz odniesienie wiązania wybrać odniesienie.
