Wybieranie początku układu współrzędnych dla nowego podzespołu (2024 SP2)

Początek układu współrzędnych można wybrać podczas tworzenia podzespołu.

Opcje początku układu współrzędnych:
Początek układu współrzędnych złożenia macierzystego Używa początku układu współrzędnych złożenia macierzystego jako początku układu współrzędnych podzespołu.
Początek układu współrzędnych pierwszego wybranego komponentu Używa początku układu współrzędnych pierwszego wybranego komponentu jako początku układu współrzędnych podzespołu.
Punkt lub wierzchołek Używa punktu lub wierzchołka jako początku układu współrzędnych podzespołu.
Aby wybrać początek układu współrzędnych dla nowego podzespołu, należy:
  1. Otworzyć model i wybrać komponent.
  2. Kliknąć prawym przyciskiem wybrany komponent i wybrać Utwórz nowy podzespół.

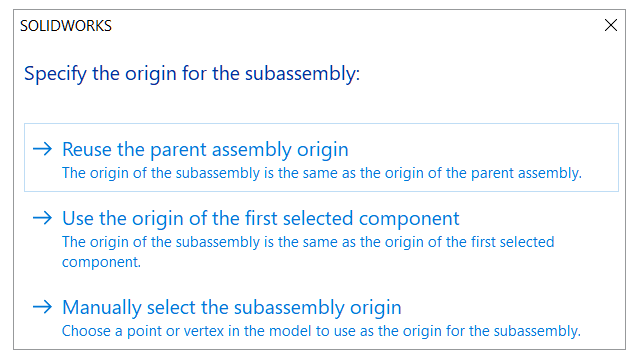

  3. W oknie dialogowym wybrać opcję początku układu współrzędnych podzespołu.
