Vous pouvez utiliser l'outil Convertir maillage en standard pour convertir les faces BREP de maillage avec géométrie reconnue en faces BREP standard.
Cette fonctionnalité est utilisée pour les corps de maillage BREP ou les corps de maillage hybride qui ont une géométrie reconnue. Cette fonctionnalité fonctionne mieux pour les maillages avec une géométrie plane, cylindrique, conique et sphérique bien définie qui ne présente pas de bruit significatif.
Avantages: La géométrie BREP standard est plus complète sur le plan fonctionnel que la géométrie maillée ou hybride.
Pour convertir un maillage BREP avec faces reconnues en BREP standard :
- Ouvrez un modèle comportant des corps de maillage BREP ou hybrides aux faces segmentées et reconnues.

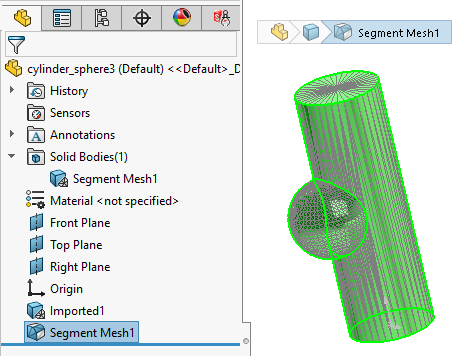

Ce modèle maillé a été segmenté en faces cylindriques, sphériques et planes.
- Effectuez l'une des opérations suivantes :
- A l'aide du bouton droit de la souris, cliquez sur un corps et sélectionnez Convertir maillage en standard
.
- Cliquez sur .
- Cliquez sur Convertir maillage en standard (CommandManager Modélisation de maillage).
-
Dans le PropertyManager, sous Sélectionner un corps, sélectionnez les corps pour convertir les faces BREP segmentées et reconnues en faces BREP standard.
Les couleurs indiquent les faces reconnues ou non reconnues. Vous pouvez spécifier ces couleurs Face de maillage reconnue et Face de maillage non reconnue dans .

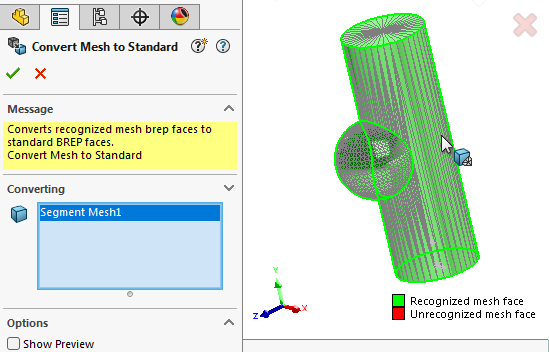

Ce modèle entier est reconnu comme une fonction
Convertir maillage en standard, représenté par une
Face de maillage reconnue en vert, comme indiqué dans la légende dans le coin inférieur droit de la zone graphique.
- Cliquez sur

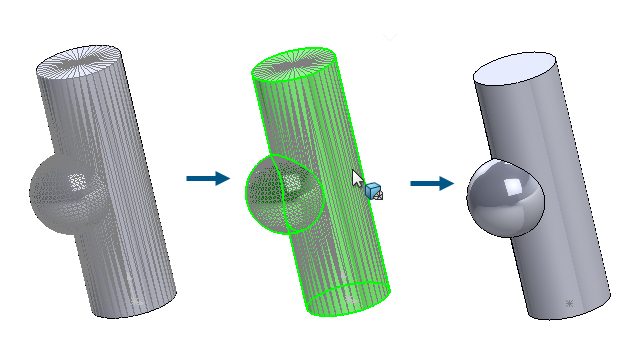

pour convertir les faces BREP segmentées de maillage reconnues en faces BREP standard.
Les faces BREP standard converties s'affichent dans l'arbre de création FeatureManager® avec le nom Convertir en BREP standard et l'icône .
