L'outil Segmenter le maillage reconnaît d'autres types de faces et dispose d'une interface utilisateur améliorée.
Autres types de faces reconnus

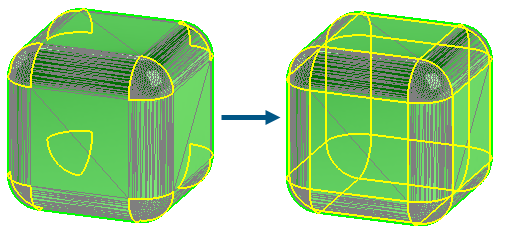

Lorsque vous segmentez des maillages, le logiciel peut reconnaître les faces coniques ou sphériques, en plus des plans et des cylindres. Vous pouvez convertir ces faces reconnues en faces BREP standard avec la même condition géométrique.
Amélioration de l'interface utilisateur
Dans le PropertyManager Segmenter le maillage, sous Segmentation, l'outil Forme de facette
est disponible. Cet outil crée des segments en regroupant les facettes adjacentes en fonction de la différence de forme, ce qui indique généralement une limite entre deux régions du modèle utilisé pour créer le fichier de maillage.
Sous
Options, sélectionnez
Montrer l'aperçu pour prévisualiser les arêtes des faces segmentées, indiquées en jaune. Sous
Périmètre, faites glisser pour ajuster la valeur afin d'affiner la segmentation des faces.

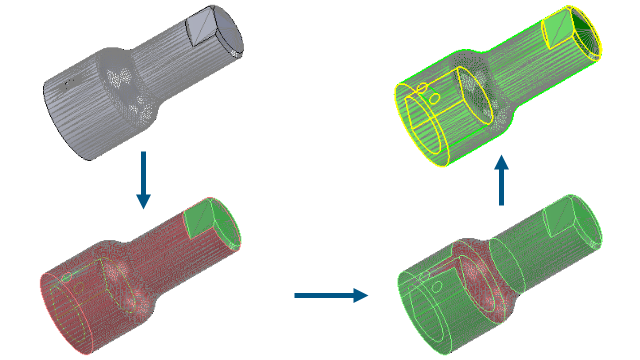

Lorsque vous exécutez l'outil Segmenter le corps maillé importé, des informations graphiques améliorées vous permettent de mieux identifier les faces qui ont été reconnues.
Si vous n'avez pas segmenté le modèle auparavant, l'affichage des corps de maillage BREP et des corps de maillage hybrides ne change pas.
- Les corps graphiques et BREP standard peuvent être masqués.
- Les faces sélectionnées sont mises en surbrillance à l'aide de la couleur Objet sélectionné 1 spécifiée dans .
Après le premier tour de segmentation du modèle, les modifications d'affichage suivantes s'appliquent :
- Une légende apparaît pour expliquer les couleurs utilisées pour les faces reconnues et non reconnues.
-
Le logiciel utilise les couleurs Face de maillage reconnue et Face de maillage non reconnue spécifiées dans .
