お気に入りの輪郭へのアクセスと操作

お気に入りの輪郭を第一鋼材レイアウト（Primary Structural Member）PropertyManager および第二鋼材レイアウト（Secondary Structural Member）PropertyManager に追加すると、すばやくアクセスできるようになります。

お気に入りの輪郭にアクセスして操作するには:

  1. 構造システム部品を開き、構造システム（Structure System）タブをクリックします。
  2. CommandManager で、構造システムを作成（Create Structure System）をクリックします。

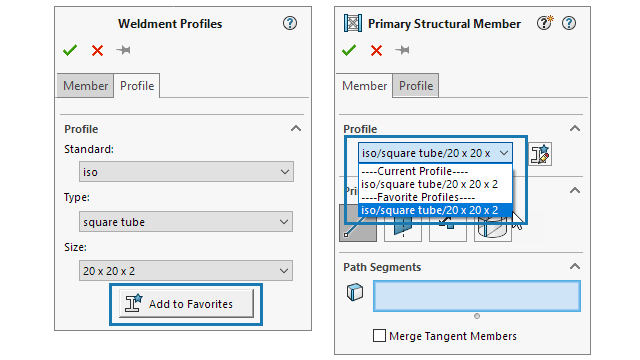

  3. 第一鋼材レイアウト（Primary Structural Member）PropertyManager の輪郭（Profile）タブで、輪郭の規格（Standard）、タイプ（Type）、およびサイズ（Size）を選択します。
  4. お気に入りに追加（Add to Favorites） をクリックして、輪郭をお気に入り輪郭として追加します。

    サイズの接尾部、 は、お気に入りの輪郭を示します。

  5. 鋼材（Member）タブの輪郭（Profile）で、お気に入りの輪郭（Favorite Profiles）の輪郭を選択します。
  6. をクリックすると、お気に入りの輪郭リストを変更できます。
  7. お気に入りの輪郭リスト（Favorite Profile List）ダイアログ ボックスで、輪郭を選択し、次をクリックします。
    • OK ：変更がある場合は、それを受け入れます。
    • 削除（Delete）選択した輪郭を削除します。
    • 上に移動（Move Up）または下に移動（Move Down）。リスト内の輪郭の順序を変更します。
