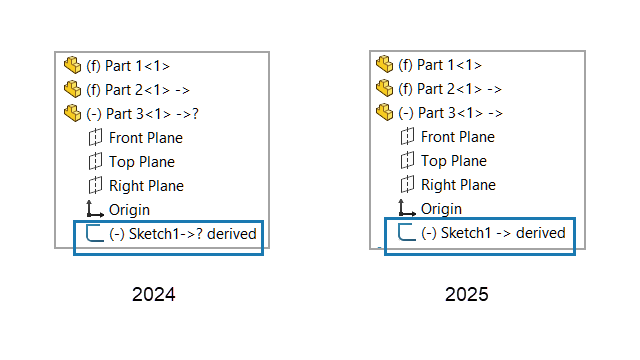

Cuando se utiliza Guardar como copia y continuar para copiar una pieza, se mantienen las referencias externas a un croquis derivado en la pieza copiada.
Las referencias externas se mantienen cuando se utiliza el Explorador de archivos de Microsoft® para copiar una pieza con un croquis derivado.
Para mantener referencias externas a croquis derivados:

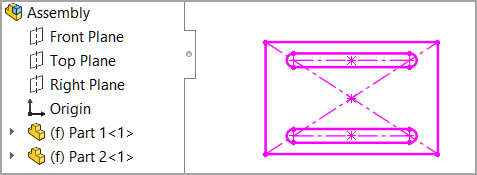

- Abra un modelo que contenga dos piezas.
En este ejemplo, la Pieza 1 se muestra en la zona de gráficos.
- Cree un croquis derivado.
- Haga clic con el botón derecho en Pieza 2 y haga clic en Editar operación
.

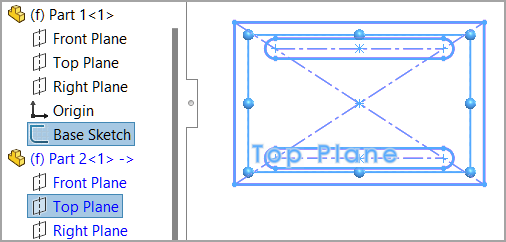

- Pulse la tecla Ctrl y seleccione un croquis de la Pieza 1 y un plano de la Pieza 2.
- Haga clic en .
- Salga del modo de edición en contexto haciendo clic en la esquina de confirmación.
- Haga clic en .

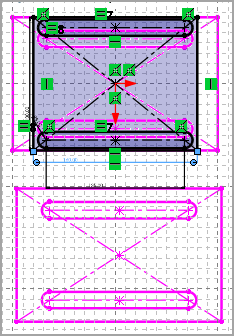

La Pieza 2 tiene un croquis derivado de la Pieza 1.
- Cree una copia de la pieza que tiene el croquis derivado.
- Haga clic con el botón derecho en Pieza 2 y haga clic en Editar operación.
- Haga clic en .
- Guarde la nueva pieza como Pieza 3.
- Salga del modo de edición en contexto.
- Inserte la pieza nueva en el modelo.
- Haga clic en .
- En el cuadro de diálogo, seleccione Pieza 3 y agregue la pieza.

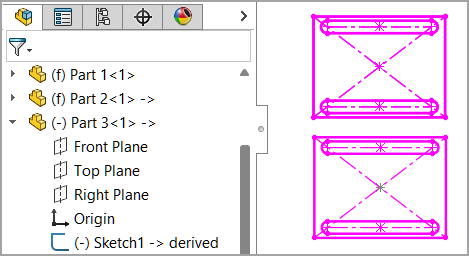

La Pieza 2 y la Pieza 3 tienen croquis derivados.
- Actualice la primera pieza.
- Para la Pieza 1, haga clic con el botón derecho del ratón en el croquis y haga clic en Editar croquis
.
- Modificar una cota.
Una cota de la Pieza 1 ha cambiado de 200 mm a 170 mm.
- Salga del modo de edición en contexto.
La Pieza 3 utiliza la cota actualizada y el croquis derivado permanece definido.
