Visualización de ensamblajes

Puede asignar un color a un valor de propiedad, seleccionar nuevas propiedades y subir o bajar componentes.

En el cuadro de diálogo Columna personalizada, puede seleccionar Vincular color al valor de propiedad para especificar un color para una propiedad de componente. Al seleccionar esta opción, no puede cambiar los colores usando el control deslizante de color.

En la barra de herramientas contextual de un componente, puede usar Subir componente y Bajar componente para ocultar componentes.

En el cuadro de diálogo Columna personalizada, están disponibles estas propiedades:
Las propiedades 3D EXPERIENCE están disponibles en 3DEXPERIENCE Platform. Para estas propiedades, siempre está seleccionada la opción Vincular color al valor de propiedad.
Propiedad Descripción
Componente de envolvente Informa si el componente tiene un componente de envolvente.
Propiedades físicas ignoradas Informa si el componente tiene propiedades físicas ignoradas.
3DEXPERIENCE: Formato CAD Informa del formato CAD del componente.
Ejemplos de formatos CAD:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE: Espacio colaborativo Informa de los espacios colaborativos donde se guarda el componente.
3DEXPERIENCE: Última revisión Informa si esta es la última revisión del componente.
3DEXPERIENCE: Estado de bloqueo Informa el estado de bloqueo del componente:
  • Bloqueado por mí
  • Bloqueado por otro usuario
  • No bloqueado
3DEXPERIENCE: Madurez Informa el nivel de madurez del componente:
  • Bloqueado
  • En curso
  • Obsoleto
  • Private
  • Liberado
3DEXPERIENCE: Actualizado para compatibilidad Informa si el componente se ha actualizado para que sea compatible con 3DEXPERIENCE Platform.
Para vincular un color a un valor de propiedad:
  1. Abra un modelo que contenga componentes con propiedades físicas ignoradas.
  2. Haga clic en Visualización de ensamblajes (barra de herramientas Herramientas o pestaña Evaluar en el CommandManager), o en Herramientas > Evaluar > Visualización de ensamblajes.

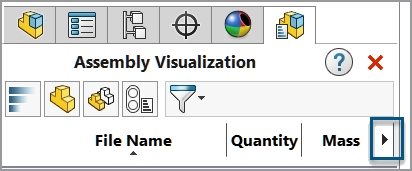

  3. En la pestaña Visualización de ensamblajes, haga clic en la flecha a la derecha de los encabezados de columna.

  4. Haga clic en Más.

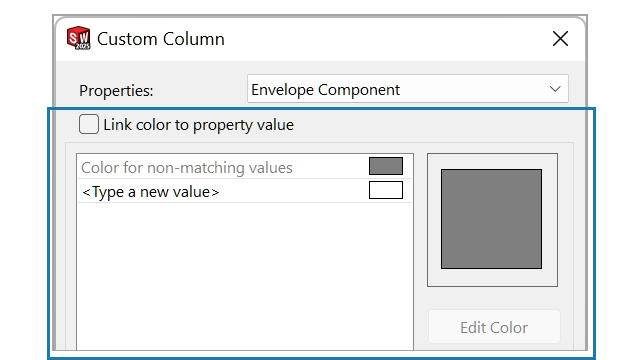

  5. En el cuadro de diálogo Columna personalizada, en Propiedades, seleccione una propiedad como Propiedades físicas ignoradas.

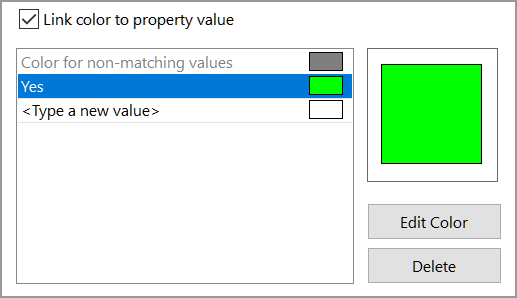

  6. Seleccione Vincular color al valor de la propiedad.
  7. Haga doble clic en Introducir un nuevo valor y,a continuación, escriba un nuevo valor.
  8. Haga clic en Editar color y seleccione un color para el valor.

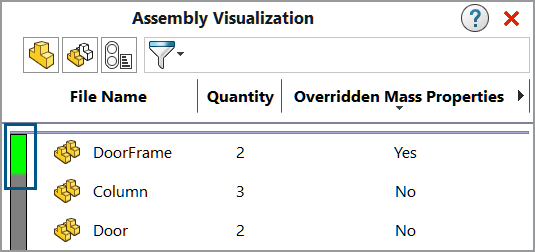

  9. Después de cerrar los cuadros de diálogo, en la pestaña Visualización de ensamblaje, haga clic en el encabezado de columna Propiedades físicas ignoradas para ordenar la columna por valores.
