Instancias SpeedPak

Puede crear una instancia SpeedPak desde un subensamblaje sin modificar el subensamblaje al que se hace referencia. La instancia SpeedPak se guarda en el ensamblaje de nivel superior.

Para editar una instancia SpeedPak, haga clic con el botón derecho del ratón en la instancia y, a continuación, haga clic en Opciones de SpeedPak > Editar SpeedPak.

Insertar una instancia de SpeedPak

Puede crear una instancia SpeedPak agregando un ensamblaje al modelo.

Para insertar una instancia de SpeedPak:

  1. Abra un modelo y haga clic en Insertar > Componente > Insertar instancia SpeedPak .
    Insertar instancia SpeedPak no está disponible en el modo Revisión de diseños grandes.
  2. En el PropertyManager, seleccione un ensamblaje a insertar y especifique las opciones.
  3. Haga clic en Siguiente para abrir el PropertyManager SpeedPak y especificar las opciones de SpeedPak.

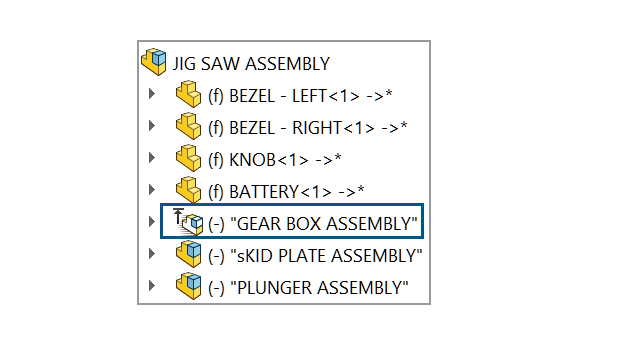

    La instancia SpeedPak se muestra en el gestor de diseño del FeatureManager®.

Creación de una instancia SpeedPak

Puede crear una instancia SpeedPak a partir de un subensamblaje que esté en el modelo.

Para crear una instancia SpeedPak:

  1. Abra un modelo que contenga un subensamblaje.
  2. Haga clic con el botón derecho en un subensamblaje y haga clic en Opciones de SpeedPak.
  3. Seleccione entre las opciones: Crear SpeedPak con relación de posición o Crear SpeedPak de gráficos.
  4. Cuando se le solicite, seleccione Crear instancia de SpeedPak en el ensamblaje de nivel superior.
    La instancia SpeedPak aparece en el gestor de diseño del FeatureManager.

Cambio entre una instancia SpeedPak y un subensamblaje padre

Para cambiar entre una instancia SpeedPak y un subensamblaje padre:

  1. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en la instancia SpeedPak y haga clic en Opciones de SpeedPak > Configurar SpeedPak como padre.
  2. Opcional: Para volver a la instancia SpeedPak, haga clic con el botón derecho del ratón en el subensamblaje y haga clic en Opciones de SpeedPak > Utilizar SpeedPak.
