Rozdělování dílů (2025 SP3)

Funkci rozdělování dílů při výběru plošek ve velkých dílech vám umožňují přizpůsobit další možnosti.

Rozdělování je zásadní, protože nemůžete přiřadit vzhledy k plochám (nebo k čemukoliv v hierarchii níže než úroveň dílu). Jestliže chcete přiřadit jednomu dílu více vzhledů, je rozdělení nezbytné.

Když používáte rozdělení dílu, můžete:
  • Jednodušeji si prohlížet geometrii. Aplikace SOLIDWORKS Visualize vykresluje všechny díly ve scéně v drátovém režimu proti tmavému pozadí, aby bylo možné lépe porozumět struktuře podkladové sítě.
  • Stanovit díly, které se mají rozdělit. Software zobrazí náhled sítě rozdělení v modrém drátovém režimu a díl, který se má rozdělit, v červeném drátovém režimu. Všechny díly, který nejsou v zobrazení rozdělení dílu, se zobrazí jako vybledlé drátové režimy.
  • Stanovené nástroje slouží k tomu, abyste měli větší kontrolu nad výběrem plochy. K výběru ploch můžete použít možnost Ploška nebo Režim štětce.
Rozdělení dílů:
  1. Proveďte jednu z následujících operací:
    • Klikněte na možnost Nástroje > Rozdělit díl.
    • Ve výřezu nebo na paletě klikněte pravým tlačítkem na díl a na možnost Upravit > Rozdělit díl.
    • Stiskněte Ctrl+Alt+P.
  2. V dialogovém okně stanovte Režim výběru:
    Možnost Popis
    Ploška Umožní vám rozdělení kliknutím na plošky dílu. Toleranci dílu stanovíte úpravou možnosti Tolerance úhlu plošek.

    V režimu Ploška je možné použít také výběr rámečkem.
    Štětec Umožní vám vybrat více plošek dílu, které se mají rozdělit, kliknutím a tažením. Oblast výběru můžete jemně doladit úpravou možnosti Poloměr štětce.
    Zobrazit pouze aktivní díl Místo celého dílu zobrazí pouze síť rozdělení a díl, který prochází rozdělením. Zbývající geometrie je skrytá nebo vykreslená v šedém drátovém režimu.

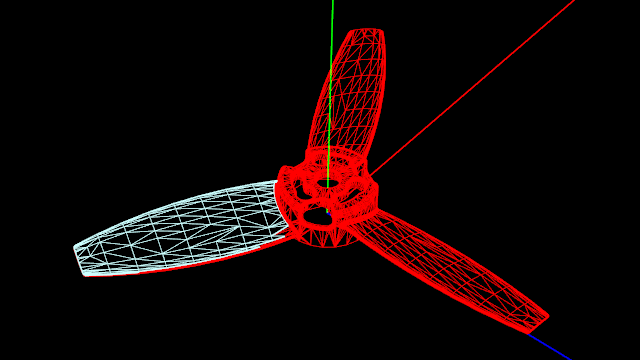

  3. Náhled rozděleného dílu zobrazíte kliknutím na plochu nebo přetažením oblasti výběru ve výřezu.

    Síť rozdělení se změní na modrý drátový režim a díl, který prochází rozdělením, se změní na červený drátový režim.

  4. Volitelné: Části z výběru sítě odeberete stisknutím klávesy Shift, stisknutím klávesy Ctrl části do výběru sítě přidáte.
  5. Klikněte na možnost Provést rozdělení.
