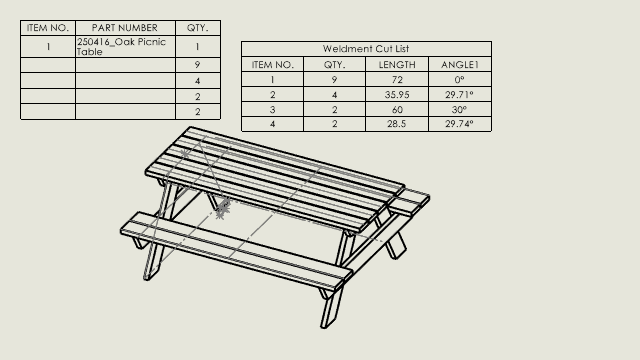

Ve správci PropertyManager Kusovník je možné seskupit svařovací profily a množství do detailní tabulky přířezů efektivněji.
Seskupení svařovacích profilů a množství:
- Ve výkresu svařování nebo konstrukčního systému klikněte na možnost Kusovník
(panel nástrojů Tabulka) nebo na nabídku .
- Ve správci PropertyManager Kusovník pod položkou Typ kusovníku:
- Vyberte možnost Odsazený.
- Vyberte možnost Detailní tabulka přířezů.
- Klikněte na možnost Svarová skupina.
- V dialogovém okně Svarová skupina vyberte položky, které se mají seskupit:
- PROFIL (norma, typ, velikost). Definuje konstrukční prvky v modelu svařování. Jedná se o tvar průřezu konstrukčního prvku, například nosníku nebo potrubí.
- MĚRNÉ JEDNOTKY Stanoví měrné jednotky pro modely v kusovníku.
- MATERIÁL Při určování, jestli jsou modely totožné, rozpoznává materiály a seskupuje v rámci tabulky přířezů geometricky totožné modely s odlišnými materiály do různých složek.
- DÉLKA Stanoví jednotlivé délky všech modelů v rámci svaru a celkovou délku totožných modelů seskupených dohromady.
- ÚHEL1. Stanoví koncovou plochu nejblíže profilu skici.
- ÚHEL2. Stanoví koncovou plochu proti ÚHLU1.
- POPIS Poskytuje podrobnosti o jednotlivých položkách tabulky přířezů, například typ materiálu a opracování.
- ČÍSLO DÍLU (SW-číslo dílu). Stanoví uživatelskou vlastnost v tabulce přířezů s názvem SW-číslo dílu.
- Klikněte na tlačítko OK.
- Klikněte na
.
