Modification des fils dans un routage de chemin de câbles ou de conduit

Pour affecter des attributs électriques aux segments de routage :

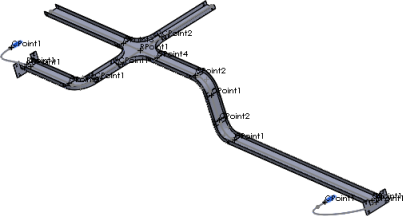

  1. Insérez un chemin de câbles ou un conduit avec des routages électriques.
  2. Cliquez sur Outils > Routage > Electrique > Editer les fils tool_EditWires_Electrical.gif. (Reportez-vous à la section Editer les fils)
  3. Spécifiez les fils et câbles à utiliser.
  4. Pour spécifier la trajectoire du routage, procédez d'une des manières suivantes :
    • Sélectionnez les segments de routage entre les connecteurs des deux côtés du Chemin de câbles.
    • Dans Liste des tronçons de fils, cliquez sur Sélectionner une trajectoire.
  5. Cliquez sur PM_OK.gif.
  6. Quittez l'esquisse.
    Vous pouvez utiliser la même procédure pour créer des routages pour les connecteurs avec des fourreaux HVAC.
