Exemple: Dimensionnement automatique d'une attache

Cet exemple décrit comment ajouter des données de filtrage et plusieurs configurations se chevauchant pour permettre l'ajustement automatique de la taille de l'attache lorsque le diamètre du câble change.

1. Ajouter des données de filtrage à la pièce:
   1. Ouvrez une esquisse sur une face latérale de l'attache.

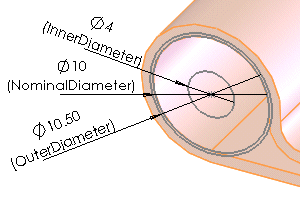

   2. Esquissez trois cercles concentriques avec le rayon de l'attache.
   3. Cotez les cercles et nommez les cotes comme suit:
      • Diamètre nominal@Esquisse de filtre représente la taille nominale de l'attache.
      • Diamètre intérieur@Esquisse de filtre représente le diamètre du plus petit faisceau pouvant être logé par l'attache.
      • Diamètre extérieur@Esquisse de filtre représente le diamètre du plus gros faisceau pouvant être logé par l'attache.



   4. Fermez l'esquisse.
   5. Dans l'arbre de création FeatureManager, renommez l'esquisse Esquisse de filtre.

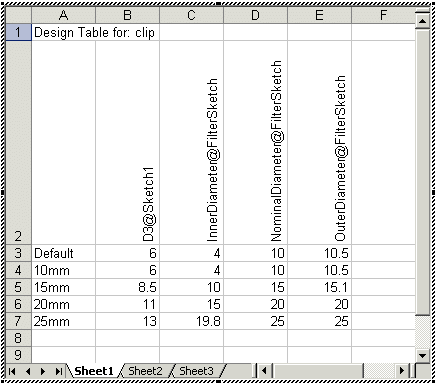

2. Insérez une famille de pièces pour créer les configurations. Incluez les informations suivantes:
   • Cotes des données de filtrage
   • Autres cotes variant avec la taille de l'attache (telles que le rayon de l'attache, D3@Esquisse1)
   • Noms et valeurs pour les différentes tailles de l'attache



   Le Diamètre intérieur d'une taille doit être inférieur au Diamètre extérieur de la taille en-dessous, de façon à ce que l'ensemble des configurations couvre toute la gamme des tailles, de la plus grande à la plus petite et sans discontinuité.
3. Cliquez n'importe où en dehors de la famille de pièces pour la fermer.
   Pour afficher les configurations ajoutées par la famille de pièces, sélectionnez l'onglet Configuration . Cliquez avec le bouton droit de la souris sur le nom de configuration et sélectionnez Montrer la configuration.
4. Enregistrez la pièce.
