Konfigurieren des Konvertierungs-Task (2025 SP1)

Im Werkzeug SOLIDWORKS Administration können Sie beim Konfigurieren eines Konvertierungs-Tasks die folgenden erweiterten Konvertierungsoptionen für die Ausgabedateiformate .stl und .igs verwenden.

Ausgabedateiformat Erweiterte Konvertierungsoptionen

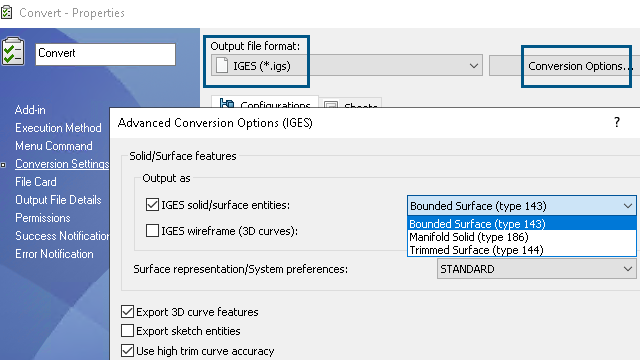

IGES (*.igs) Bounded Surface (Typ 143): Auswählen, um die Flächen des Teils, der Baugruppe oder der ausgewählten Oberflächen und deren Begrenzungen zu konvertieren, die durch andere IGES-Elemente definiert werden, z. B. Kurven und Kanten.

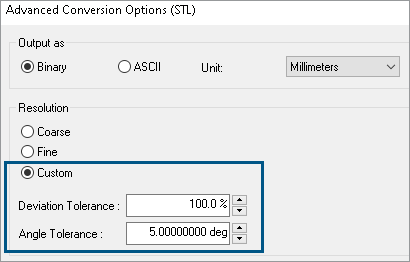

STL (*.stl) Die Option Anpassen unter Auflösung mit den folgenden Unteroptionen:
  • Abweichungstoleranz: Steuert die Tessellierung des ganzen Teils. Niedrigere Werte führen zu Dateien mit einer größeren Genauigkeit des ganzen Teils.
  • Winkeltoleranz: Steuert die Tessellierung kleinerer Details. Niedrigere Werte erzeugen Dateien mit größerer Detailgenauigkeit, aber es dauert länger, diese Dateien zu erzeugen.

Sie können auf diese Optionen unter Aufgaben > Konvertieren > Öffnen > Konvertierungseinstellungen > Konvertierungsoptionen zugreifen.

Diese Optionen ähneln den SOLIDWORKS Export Systemoptionen für die Dateiformate .stl und .igs. Weitere Informationen finden Sie unter SOLIDWORKS Hilfe: IGES Export-Optionen und SOLIDWORKS Hilfe: Export-Optionen für STL, 3D Manufacturing Format und Additive Manufacturing File.
