Istanze SpeedPak

È possibile creare un'istanza SpeedPak da un sottoassieme senza modificare il sottoassieme di riferimento. L'istanza SpeedPak viene salvata nell'assieme di livello superiore.

È possibile modificare un'istanza SpeedPak facendo clic con il pulsante destro del mouse sull'istanza e facendo clic su Opzioni SpeedPak > Modifica SpeedPak.

Inserimento di un'istanza SpeedPak

È possibile creare un'istanza SpeedPak aggiungendo un assieme al modello.

Per inserire un'istanza SpeedPak:

  1. Aprire un modello e fare clic su Inserisci > Componente > Inserisci istanza SpeedPak .
    Inserisci istanza SpeedPak non è disponibile in modalità Revisione grandi progetti.
  2. Nel PropertyManager, selezionare un assieme da inserire e specificare le opzioni.
  3. Fare clic su Avanti per aprire il PropertyManager SpeedPak e specificare le opzioni SpeedPak.

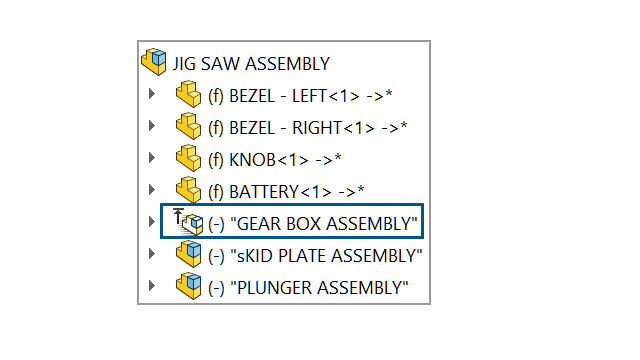

    L'istanza SpeedPak viene visualizzata nell'albero di disegno FeatureManager®.

Creazione di un'istanza SpeedPak

È possibile creare un'istanza SpeedPak da un sottoassieme che si trova nel modello.

Per creare un'istanza SpeedPak:

  1. Aprire un modello con un sottoassieme.
  2. Fare clic con il pulsante destro del mouse su un sottoassieme e fare clic su Opzioni SpeedPak.
  3. Selezionare un'opzione: Crea SpeedPak accoppiato o Crea SpeedPak grafico.
  4. Quando richiesto, selezionare Crea un'istanza SpeedPak nell'assieme di livello superiore.
    L'istanza SpeedPak viene visualizzata nell'albero di disegno FeatureManager.

Passaggio da un'istanza SpeedPak a un sottoassieme padre

Per passare da un'istanza SpeedPak a un sottoassieme padre:

  1. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sull'istanza SpeedPak e fare clic su Opzioni SpeedPak > Impostare SpeedPak su padre.
  2. Opzionale: Per tornare all'istanza SpeedPak, fare clic con il pulsante destro del mouse sul sottoassieme e fare clic su Opzioni SpeedPak > Usa SpeedPak.
