판금 굽힘 전개하기

판금 파트에 있는 굽힘을 전개하는 방법

  • 전개도1 피처가 있을 경우 파트 전체를 전개하려면 전개도1의 기능 억제를 해제하거나 판금 도구 모음에서 펼치기 Tool_Flatten_Sheet_Metal.gif 을(를) 클릭합니다.
    전개도1을 기능 억제 해제하면, 굽힘선이 표시됩니다. 굽힘선을 숨기려면, 전개도1을 확장하고 굽힘선을 오른쪽 클릭하고 숨기기를 선택합니다.
    이런 방법으로 파트 전체를 전개하면, 코너 처리가 적용되어 깔끔히 펼쳐진 판금 파트가 됩니다.
  • 프로세스-굽힘1 피처가 있을 경우 파트 전체를 전개하려면 프로세스-굽힘1의 기능을 억제하거나 판금 도구 모음에서 펴기 Tool_Flatten_Sheet_Metal.gif을(를) 클릭합니다.
  • 굽힘을 개별적으로 전개하려면 펴기 Tool_Unfold_Sheet_Metal.gif 피처를 추가합니다.
    빠른 시스템 실행을 위해, 필요한 작업에만 굽힘 펴기 및 접기 피처를 사용합니다. 예를 들어, 굽힘을 가로지르는 컷을 추가하려면, 추가하려는 굽힘에만 펴기를 적용합니다.

코너 처리 사용

전개도 피처의 기능억제를 해제하여 판금 파트를 전개할 경우 코너 처리가 작동으로 적용되어 깨끗하게 펼쳐진 판금 파트가 생성됩니다. 코너 처리는 전개도가 제조에 적합하도록 적용됩니다.

코너 처리는 전개 상태에서만 적용됩니다. 이 때문에 전개도 지오메트리는 펴진 지오메트리와 다릅니다. FeatureManager 디자인 트리에서 전개도를 억제 해제하면, 판금 파트의 굽힘을 펴기 위해 펴기 도구를 사용할 때와 지오메트리가 달라집니다.

원래 모델

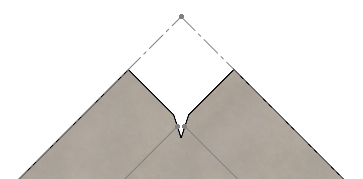

코너 처리 없이 전개된 모델 코너 처리를 사용하여 전개된 모델

코너 처리를 해제하는 방법:

  1. FeatureManager 디자인 트리에서 전개도1을 오른쪽 클릭하고 피처 편집을 선택합니다.
  2. PropertyManager에서 코너 처리를 선택 취소합니다.
