No Editor de regras de integração do 3DEXPERIENCE, os usuários do 3DEXPERIENCE podem criar regras globais que se aplicam a todas as peças e montagens não subtipadas.
Benefícios: Você pode criar facilmente uma regra global em vez de precisar usar soluções alternativas.
Para criar uma regra global:
- Para abrir o Editor, clique em .

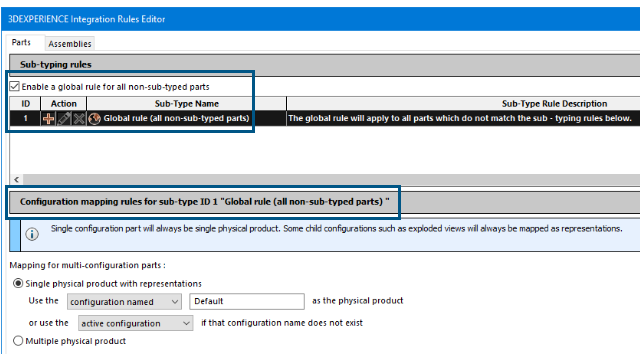

- Na caixa de diálogo, na guia Peças ou Montagens, em Regras de subtipo:
-
Selecione Ativar uma regra global para todas as peças ou montagens não subtipadas.
A linha
0 (o padrão) está oculta e a linha
1 é exibida. As ferramentas
Editar
e
Excluir
não estão disponíveis porque não é possível alterar a definição de regra de subtipo de uma regra global.
A regra global é sempre a linha 1.
- Na tabela, em ID, clique no botão 1.
A seção inferior da caixa de diálogo é expandida para que você especifique regras de mapeamento de configuração para a regra global.
- Especifique as regras de mapeamento de configuração para a regra global e clique em OK.
O software armazena a regra global no arquivo .XML no local especificado na caixa de diálogo Opções do sistema para a Pasta de regras de integração do 3DEXPERIENCE.
Se você selecionar essa opção e chamar o comando Atualizar para compatibilidade com o 3DEXPERIENCE, o sistema aplicará todas as regras de subtipo definidas pelo usuário. Peças ou montagens que não foram incluídas nas regras de subtipos definidas usam a lógica de mapeamento de configuração definida na regra global. Se você desmarcar a regra global, essas peças ou montagens usarão a lógica padrão para o mapeamento de configuração.
