Создание размеров длины для элементов с уклоном

Вы можете создавать размеры длины для элементов с уклоном.

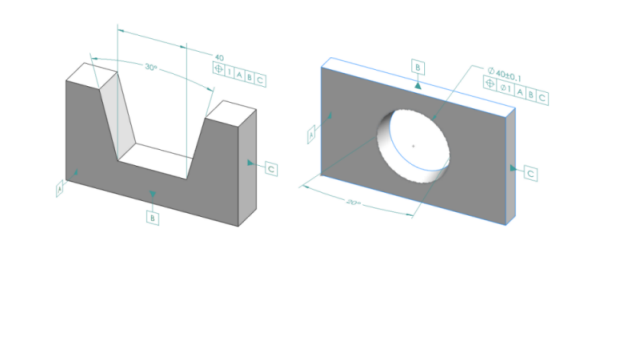

Инструмент DimXpert Линейный размер можно использовать для создания размеров элементов с уклоном, таких как клинья и конусы. Размер обычно представляет собой расстояние с учетом допусков. Размер может быть между двумя кромками концов уклона или круговыми кромками цилиндра.

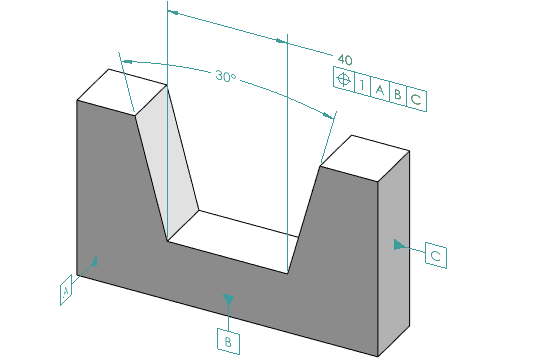

Создание размеров длины для клиньев

Чтобы создать размеры длины для клиньев, выполните следующие действия.
  1. Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер.
  2. Щелкните грань одной из боковых плоскостей.
  3. В инструменте выбора элементов нажмите Создать элемент ширины/клина .
  4. Щелкните грань второй стороны.
  5. Нажмите на грань конечной плоскости, которая является плоскостью, пересекающей две стороны, и нажмите .
  6. Установите угловой размер.
  7. Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер.
  8. Нажмите на конечную плоскость.
  9. Нажмите в графической области для размещения размера ширины.
  10. Примените к размеру ширины отклонение формы, чтобы создать выноску положения.

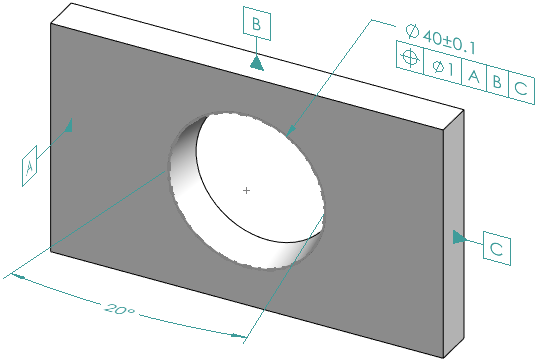

Создание размеров длины для конусов

Чтобы создать размеры длины для конусов, выполните следующие действия.
  1. Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер.
  2. Нажмите на коническую грань, чтобы создать конический элемент.
  3. Установите угловой размер.
  4. Нажмите на верхнюю кромку, чтобы создать элемент окружности пересечения и задать размер диаметра.

    См. Справку SOLIDWORKS: Элементы DimXpert.

  5. Примените к элементу окружности пересечения отклонение формы, чтобы создать выноску положения.
