Размеры DimXpert можно сохранить в библиотечные элементы.
Преимущества Можно сохранить размеры DimXpert в деталях библиотечных элементов, чтобы повторно задействовать их при использовании библиотечного элемента в модели.
Чтобы сохранить размеры DimXpert в библиотечные элементы:
- Выберите параметр Добавить в библиотеку
на вкладке Библиотека проектирования Панели задач.
- В окне PropertyManager:
- В разделе Элементы для добавления выберите элементы из графической области или дерева конструирования FeatureManager.
- Для Имени файла введите имя файла (по умолчанию это имя документа).
- Для Папки Библиотеки проектирования укажите вложенную папку для добавления библиотечного элемента.
- В разделе Описание введите описание для отображения во всплывающей подсказке для данного объекта.

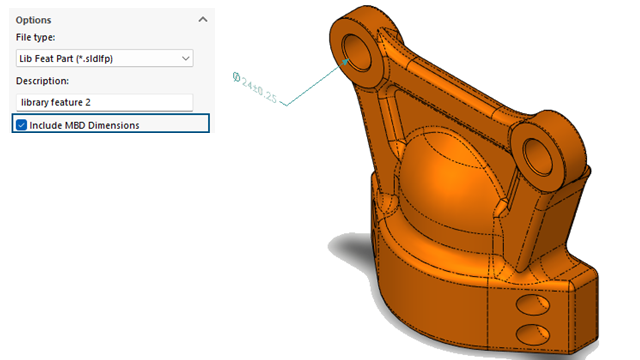

- Выберите Включить размеры MBD и нажмите
.
