Meshi Kesitlere Ayır aracı, daha fazla yüz tipini tanır ve iyileştirilmiş bir kullanıcı arayüzüne sahiptir.
Tanınan Daha Fazla Yüz Tipi

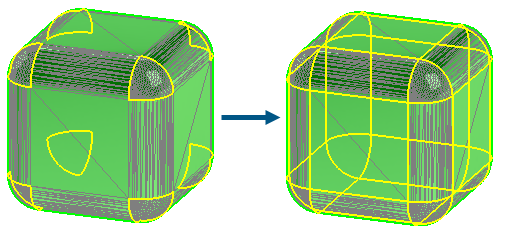

Meshleri kesitlere ayırdığınızda yazılım, düzlemlere ve silindirlere ek olarak konik veya küresel yüzleri tanıyabilir. Tanınan bu yüzleri aynı geometrik koşula sahip standart BREP yüzlerine dönüştürebilirsiniz.
İyileştirilmiş Kullanıcı Arayüzü
Meshi Kesitlere Ayır PropertyManager'ında, Kesitlere ayırma altında Taraf Şekli
aracı kullanılabilir. Bu araç, bitişik tarafları şekil farkına göre gruplayarak kesitler oluşturur. Bu, tipik olarak mesh dosyasını oluşturmak için kullanılan modelde iki bölge arasındaki sınırı gösterir.
Sarı renkle gösterilen kesitlerine ayrılmış yüzlerin kenarlarını önizlemek için
Seçenekler altında
Önizlemeyi Göster'i seçin.
Çevre altında yüzlerin kesitlere ayrılmasını iyileştirmek üzere değeri ayarlamak için sürükleyin.

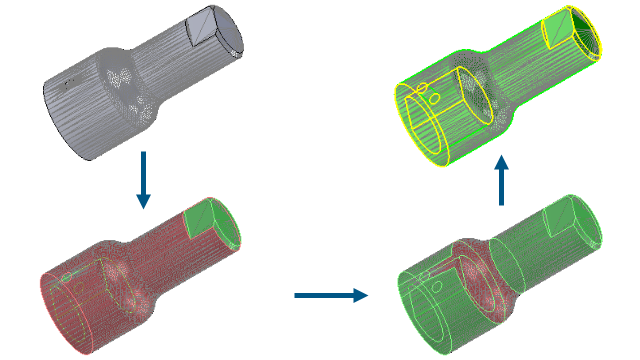

Alınan Mesh Gövdesini Kesitlere Ayır aracını çalıştırdığınızda, iyileştirilmiş grafik bilgileri hangi yüzlerin tanındığını anlamanıza yardımcı olur.
Modeli daha önce kesitlere ayırmadıysanız mesh BREP gövdelerinin ve hibrit mesh gövdelerinin görüntüsü değişmez.
- Standart BREP ve grafik gövdeleri isteğe bağlı olarak gizlenir.
- Seçili yüzler, içerisinde belirtilen Seçili Öğe 1 rengi kullanılarak vurgulanır.
Modeli ilk kez kesitlere ayırdıktan sonra aşağıdaki görüntü değişiklikleri uygulanır:
- Tanınan ve tanınmayan yüzler için kullanılan renkleri açıklayan bir gösterge belirir.
- Yazılım, içerisinde belirtilen Tanınan mesh yüzü ve Tanınmayan mesh yüzü renklerini kullanır.
