선형 동적 임의 진동 스터디에서 전단력, 축력, 굽힘 모멘트, 토크 등의 핀 커넥터 하중을 추출할 수 있습니다.

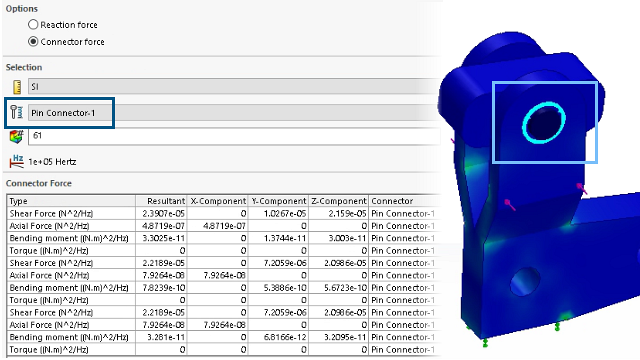

결과 하중 PropertyManager의 옵션에서 커넥터 하중을 선택하여 솔버가 계산하는 핀 커넥터 하중 목록을 봅니다. 전체 좌표계 또는 로컬 좌표계를 기준으로 핀 커넥터 하중의 X, Y, Z 부품을 총 하중과 함께 나열할 수 있습니다. SOLIDWORKS Simulation은 PSD(Power Spectral Density) 값을 기반으로 한 핀 하중과 모멘트를 나열하며, 이는 진동수 영역 전체에 대한 하중 분포를 나타냅니다.
응답 그래프를 클릭하여 진동수 영역에서 핀 하중의 응답 그래프를 생성합니다.
이 기능을 사용하면 임의 진동 스터디 중에 핀 커넥터에 작용하는 하중과 모멘트를 평가함으로써 하중 분산을 보다 정확하게 표현할 수 있습니다.
