Auswählen von Körpern und Features von Mehrkörper-Teilen

Wenn Sie Mehrkörper-Teile in SOLIDWORKS® öffnen, können Sie mehrere Auswahlwerkzeuge verwenden, um diskrete Körper und Features des Modells anzuzeigen. Bisher waren keine Auswahlmethoden verfügbar.

Vorteile: Sie können nicht erforderliche Körper und Features ausblenden, hinzufügen, löschen oder unterdrücken, um die Modellleistung zu verbessern und Ihre Aufgaben schneller zu erledigen.

Mit diesen Werkzeugen lassen sich diskrete Körper und Features von Mehrkörper-Teilen auswählen:

  • Körper nach Größe auswählen
  • Körper nach Volumen auswählen

Um auf diese Werkzeuge zuzugreifen, öffnen Sie ein Mehrkörper-Teil, und klicken Sie auf Extras > Auswahl, oder klicken Sie mit der rechten Maustaste auf das Flyout-Menü Auswahlwerkzeuge und wählen Sie ein Werkzeug aus.

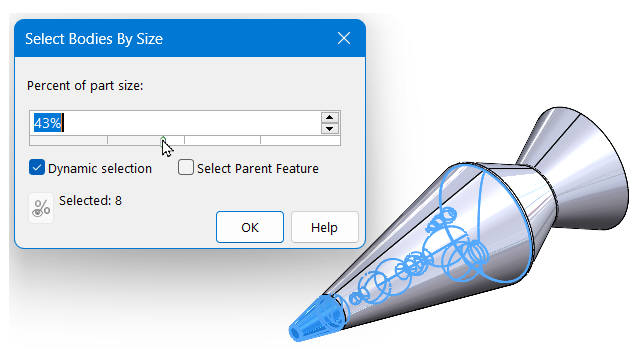

Körper nach Größe auswählen

Legen Sie einen Prozentsatz der auszuwählenden Teilgröße fest. Geben Sie folgende Optionen an:

  • Dynamische Auswahl. Zeigt eine dynamische Vorschau der Auswahl an, während Sie den Wert für Prozent der Teilgröße ändern.
  • Eltern-Features auswählen. Wählt die Eltern-Features im FeatureManager® aus. Dadurch werden die diskreten Features ausgewählt, aus denen die Körper bestehen. Wenn diese Option deaktiviert ist, wählt die Software nur die Körper an sich aus. Je nach Auswahl können Sie mit den erforderlichen Aktionen fortfahren, wie z. B. dem Löschen, Ausblenden oder Unterdrücken von Elementen.
    Wenn Sie Mehrkörper-Teile im neutralen Format importieren, um importierte Eltern-Features zu erstellen, klicken Sie im FeatureManager mit der rechten Maustaste auf das Symbol für das importierte Teil und klicken Sie auf Verknüpfung lösen. Diese Aktion können Sie nicht rückgängig machen.

Körper nach Volumen auswählen

Wählt Körper auf der Grundlage eines von Ihnen definierten temporären Volumens aus.

Gehen Sie laut Anweisungen im PropertyManager vor.

Ziehen Sie den Cursor, um ein Rechteck für das Volumen zu definieren.
  • Ziehen Sie den Cursor von links nach rechts, um Körper innerhalb des Volumens auszuwählen.
  • Ziehen Sie den Cursor von rechts nach links, um Körper auszuwählen, die vom Volumen gekreuzt werden.
Ziehen Sie dann die Ziehpunkte, um das Volumen für die Auswahl der erforderlichen Körper zu definieren.
