Erstellen von Referenzpunkten durch XYZ-Werte

Sie können Referenzpunkte erstellen, indem Sie absolute numerische Werte für die X-, Y- und Z-Koordinaten angeben.

Vorteile: Die Kontrolle über die Positionierung von Referenzpunkten wurde verbessert.

So erstellen Sie Referenzpunkte durch Festlegen von XYZ-Werten:

1. Klicken Sie in einer Teil- oder Baugruppendatei auf Einfügen > Referenzgeometrie > Punkt.

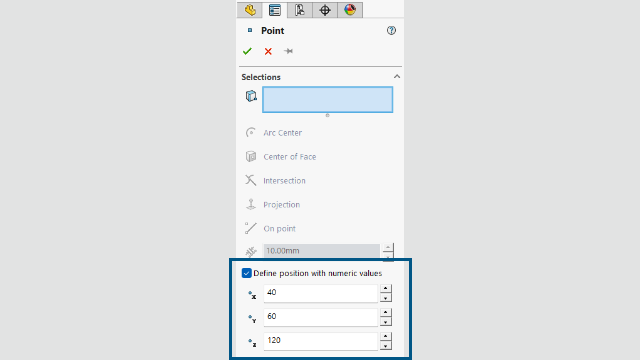

2. Wählen Sie im PropertyManager Position mit numerischen Werten definieren aus.

   Die Optionen unter Auswahl sind nicht mehr verfügbar.

3. Geben Sie die Werte für die X-Koordinate , die Y-Koordinate und die Z-Koordinate an, um die Referenzpunktposition relativ zum Ursprung (0,0,0) zu definieren.
4. Klicken Sie auf .
