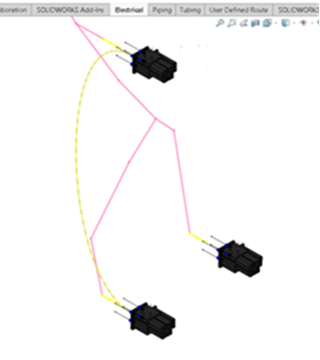

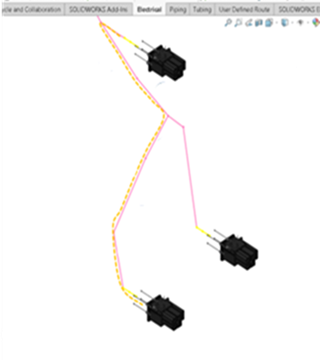

Reindirizzamento di linee guida affinché seguano un percorso di instradamento Linee guida generate automaticamente seguendo il percorso più breve possibile tra i connettori terminali Linee guida reindirizzate seguendo un percorso Nel PropertyManager Percorso automatico, è possibile reindirizzare linee guida affinché seguano un percorso di instradamento. Le linee guida identificano il segmento di schizzo più vicino che porta al connettore finale corrispondente e seguono tale percorso. Vantaggi: Il reindirizzamento delle linee guida affinché seguano un percorso di instradamento aiuta a minimizzare le interferenze con altri componenti e riduce le regolazioni manuali, rendendo l'instradamento più rapido ed efficiente. Per reindirizzare linee guida affinché seguano un percorso di instradamento: Creare uno schizzo 2D o 3D che porti al connettore finale appropriato. Fare clic su Strumenti > Instradamento > Elettrico > Instradamento > Percorso automatico. In Modalità di instradamento, selezionare Linee guida. Selezionare Segui percorso di instradamento. Per garantire risultati accurati, utilizzare Segui percorso di instradamento prima di unire i fili. Nell'area grafica, selezionare gli schizzi da utilizzare come percorsi di instradamento. Nell'area grafica viene visualizzata un'anteprima delle linee guida, allineate allo schizzo selezionato. Fare clic su Fatto. Gli schizzi che rappresentano il percorso di instradamento vengono visualizzati nell'albero di disegno FeatureManager® come Routing_pathn Fare clic su . Argomento principaleRouting Gestione di un elenco di preferenze per le coperture Miglioramenti della tabella connettori Ridimensionamento automatico dei disegni ai nuovi formati di foglio
