Настройки пользователя
В заголовке столбца таблицы параметров для указания свойства пользователя используется следующий синтаксис:
$PRP@property ($PRP@свойство)
где свойство - это имя свойства пользователя. Можно использовать одно из свойств пользователя, содержащихся в диалоговом окне Суммарная информация (выберите Файл, Свойства,
Относится к конфигурации
) или добавьте новое свойство пользователя.
ПРИМЕЧАНИЯ:
Например, используйте заголовок $prp@Cost ($prp@Стоимость) для управления свойством пользователя Стоимость для каждой конфигурации. В основных ячейках таблицы введите значение свойства для каждой конфигурации. Если значение в ячейке не указано, то для этой конфигурации свойство не определено.
Свойства, связанные с параметрами модели (размеры и массовые характеристики), обновляются автоматически при смене параметров модели.
Чтобы добавить свойство пользователя в таблицу параметров:
-
Вставьте таблицу параметров в модель.
-
В таблице параметров:
-
Имя каждого столбца свойства пользователя должно иметь форму $prp@свойство; например, $prp@length.
-
В каждом столбце введите изменяемое имя свойства в следующей форме: "имя@@конфигурация@модель"; например, "D2@Sketch1@@First instance@box.SLDPRT".
Вставьте кавычки и убедитесь, что расширение файла (.SLDPRT) введено заглавными буквами.
Чтобы включить кавычки, перед выражением введите одну кавычку ('). Например, введите
'"D2@Sketch1@@Default@box.SLDPRT" для выражения
"D2@Sketch1@@Default@box.SLDPRT", чтобы отобразить его в таблице.
-
В новых столбцах добавьте обычную информацию таблицы параметров, например, D2@Sketch1 в качестве заголовка, и значения размеров в столбце.
-
Нажмите за пределами таблицы параметров, чтобы закрыть ее.
Свойства пользователя, добавленные в таблицу параметров, автоматически появляются на вкладке
Относится к конфигурации
диалогового окна Суммарная информация. Эти свойства можно использовать в
Заметках
и Спецификациях.

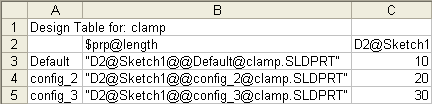

Ниже приведен пример таблицы параметров, в которой указываются свойства пользователя:
