Représentations de répétition

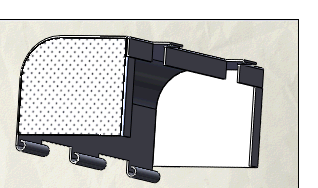

La fonction de représentation de répétition permet de représenter des répétitions de perçages plutôt que d'afficher des modèles volumiques entièrement facétisés. Le temps de reconstruction est considérablement réduit car la géométrie répétée est uniquement représentative.

Vous ne pouvez appliquer des représentations de répétition qu'à des faces planes et parallèles.

Vous pouvez afficher des représentations de répétition dans les mises en plan avec vues ombrées, lorsque RealView est activé.

Pour créer des représentations de répétition:

  1. Dans le volet des tâches, sélectionnez l'onglet Apparences, scènes et décalques .
  2. Sous l'option Apparences, cliquez sur Divers > Apparences RealView, puis double-cliquez sur représentation de répétition de perçage ou faites-la glisser dans la zone graphique.

    Vous devez présélectionner la face pour les autres Apparences. La présélection ne fonctionne pas avec les représentations de répétition.

  3. Dans le PropertyManager, sélectionnez une face comme Zone de répétition .
  4. Sous Présentation de la répétition :
    1. Sélectionnez une représentation schématique.
    2. Définissez les options d'espacement.
    3. Sélectionnez une arête pour déterminer la direction de la répétition.
  5. Sous Types de fonction d'origine:
    1. Sélectionnez un type d'origine.
    2. Définissez les options de taille.
  6. Cliquez sur .
