Creazione di note

  1. Fare clic su NotaTool_Note_Annotation.gif (barra degli strumenti Annotazione) oppure su Inserisci > Annotazioni > Nota.
  2. Impostare le opzioni nel PropertyManager Nota.
  3. Per impostare il testo di una nota in modo che venga visualizzato in maiuscolo, in Formato del Testo, fare clic su Tutto maiuscolo.

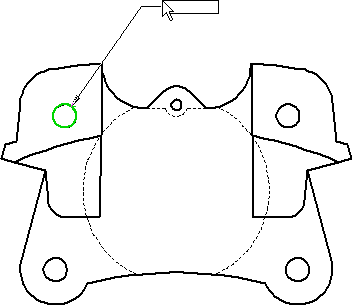

  4. Se la nota ha una linea di associazione, fare clic per posizionare il punto di attacco per la linea di associazione.
  5. Fare nuovamente clic per posizionare la nota o clic e trascinare un rettangolo di selezione.
  6. Creare un rettangolo di selezione in uno dei seguenti modi:
    • fare clic e trascinare un rettangolo di selezione prima di digitare il testo.
    • Fare clic per posizionare la nota, quindi trascinare i quadratini di ridimensionamento per dimensionare il rettangolo se necessario.
  7. Digitare il testo. Premere Invio per aggiungere una nuova linea sotto quella corrente.
  8. Impostare le opzioni con la barra degli strumenti Formattazione.
  9. Fare clic nell'area grafica esternamente alla nota per completarla.
  10. Con il PropertyManager di Nota ancora aperto, ripetere le operazioni riportate sopra per creare tutte le note necessarie.
    • È possibile modificare il testo, le proprietà e la formattazione per ciascuna istanza della nota.
    • Per aggiungere più linee di associazione, premere CTRL mentre si trascina la nota e prima di posizionarla. Questa nota smette di spostarsi e viene visualizzata una seconda linea di associazione. Tenendo premuto il tasto Ctrl, fare clic per posizionare la linea di associazione. Fare clic più volte per posizionare altre linee di associazione. Rilasciare il tasto Ctrl e fare clic per posizionare la nota.
    • Per modificare la rientranza degli elenchi a punti o numerati, fare clic con il tasto destro sulla nota se si è in modalità di modifica e selezionare Elenchi puntati e numerati.
  11. Fare clic su PM_OK.gif.
