Ripetizione nota lineare

Nei disegni è possibile visualizzare note in una ripetizione lineare.

Per creare una ripetizione lineare della nota:

  1. selezionare la nota.
  2. In una vista di disegno, fare clic su Ripetizione nota lineare (barra strumenti Annotazioni) o su Inserisci > Annotazioni > Ripetizione nota lineare .
  3. Nel PropertyManager, in corrispondenza di Direzione 1:
    • Impostare Spaziatura dim_lin_d1.png tra le note. È inoltre possibile impostare la spaziatura nell'area grafica .
    • Impostare Numero di varianti pattern_linear_count.png sul numero totale di note da creare. È inoltre possibile impostare il numero di istanze nell'area grafica .
    • Impostare Angolodim_ang_01.png sulla direzione angolare dall'orizzontale (asse X). Ad esempio, per creare la ripetizione lungo una linea a 45º iniziando dalla nota, impostare Angolo su 45.
    • Fare clic su Direzione contraria per creare la ripetizione lungo l'estensione della linea. Ad esempio, se si imposta Angolo su 45, facendo clic su Direzione contraria viene creata la ripetizione lungo una linea a 225º iniziando dalla nota. Quando si fa clic su Direzione contraria, il valore di Angolo viene aggiornato. È inoltre possibile invertire la direzione nell'area grafica facendo clic sul quadratino di ridimensionamento .
      Cambiare la spaziatura e l'angolo della ripetizione nell'area grafica trascinando il punto di selezione .
  4. Ripetere il passaggio 4 per Direzione 2.

    Direzione 2 si attiverà quando Numero di varianti è maggiore di 1.

  5. Fare clic su .

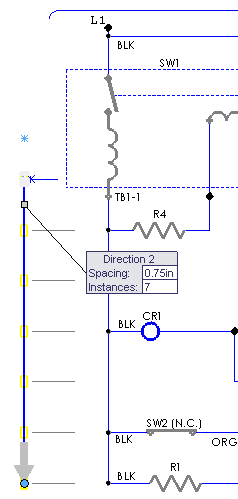

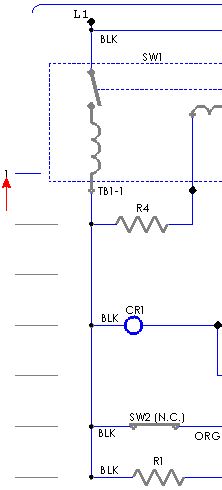

    Nota iniziale Creazione della ripetizione di nota lineare

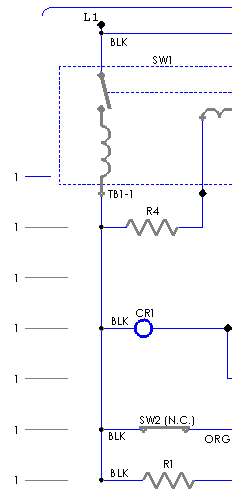

    Ripetizione nota lineare Ripetizione di nota lineare modificata

  6. Dopo avere creato la ripetizione, modificare le note individualmente.
