Creazione delle animazioni con staffa della videocamera

Un'animazione basata su videocamera può essere creata generando un componente dummy da usare come staffa e allegando la videocamera ad un'entità di schizzo sulla staffa della videocamera.

È possibile:

  • Spostare la videocamera intorno o attraverso i modelli.

  • Visualizzare un assieme compresso o esploso.

  • Navigare attraverso una costruzione virtuale.

  • Nascondere il componente dummy per visualizzare solo la vista con videocamera durante l'animazione.

Per creare l'animazione con staffa di videocamera usando un componente dummy:

  1. Creare la staffa di una videocamera.

  2. Aggiungere una videocamera, allegarla alla staffa della videocamera e posizionare la staffa.

  3. Fare clic con il pulsante destro del mouse su Viste con orientamento e videocamere (albero di disegno MotionManager ) e alternare Non creare fotogrammi chiave nella vista in modo che l'icona assuma questo aspetto .

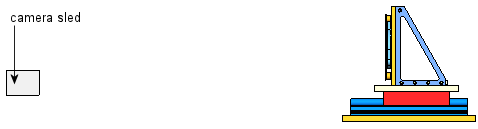

  4. Nella barra degli strumenti Visualizza, fare clic sullo strumento appropriato per visualizzare la staffa della videocamera a sinistra e il componente di assieme a destra.

  1. Ripetere questi punti bsp;per ogni fase temporale nell'animazione per impostare la sequenza di animazione.

    1. Nella linea temporale, trascinare la barra del tempo.

    2. Nell'area grafica, trascinare la staffa della videocamera in una nuova posizione.

  2. Ripetere i punti da 4 a 6 fino a completare il percorso della staffa della videocamera.

La staffa della videocamera può essere posizionata lungo qualsiasi asse o usare la Terna . Alcune modifiche alla posizione della staffa della videocamera, tuttavia,  causeranno al modello di svanire dal campo di vista.

  1. Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sulla staffa della videocamera e selezionare Nascondi.

  2. Fare clic con il tasto destro nella linea temporale nel primo punto chiave Orientamento e vista con videocamera (tempo 00:00:00).

  3. Selezionare Orientamento della vista e scegliere la videocamera.

  4. Fare clic su Esegui dall'inizio (barra degli strumenti MotionManager).
