サーフェスの展開

SOLIDWORKS Premium で使用できます。

単一面または複数面のサーフェスをフラット化できます。 穴やその他の内部ジオメトリがあるサーフェスをフラット化することはできません。

サーフェスをフラット化するには:

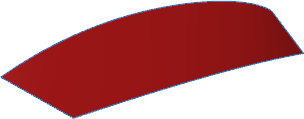

  1. install_dir\samples\whatsnew\parts\surface.sldprt を開きます。

  2. 展開 （サーフェス ツールバー）または挿入 > サーフェス > 展開をクリックします。
  3. グラフィックス領域内で：
    1. 展開する面/サーフェス（Face/Surface to Flatten） にサーフェスを選択します。

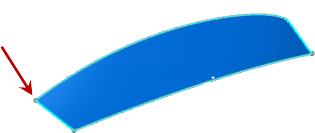

    2. 展開に使用する頂点またはエッジ（Vertex or Edge to Flatten From） に図のように頂点を選択します。

  4. をクリックします。

  5. グラフィックス領域で、展開されたサーフェスを右クリックし、変形プロット をクリックします。

    グラフィックス領域に変形プロットが表示されます。これにより、サーフェスが伸縮している位置が示されます。

  6. 展開されたサーフェスのみを表示するには、FeatureManager デザイン ツリーで境界-サーフェス 3（Boundary-Surface3）を右クリックし、非表示 をクリックします。



SOLIDWORKS ヘルプの フラット化サーフェスを参照してください。
