図面オプション(Drawings Options)

すべての図面ドキュメントのオプションを設定します。

図面ドキュメントのオプションを設定するには:

をクリックし、図面 を選択します。 次のオプションから選択し、OK をクリックします。

リセット すべてのシステムオプションあるいはこのページのオプションを購入時のデフォルト設定に戻します。

オプション(Options)

重複するモデル寸法を挿入時に除く モデルの寸法が挿入される場合、重複する寸法は図面に挿入されません。(デフォルト) このオプションは、モデルアイテム PropertyManager (Model Items PropertyManager) のデフォルト (重複アイテムを除外) に優先します。
重複するモデル注記を挿入時に除く モデルの注記が挿入される場合、重複する注記は図面に挿入されません (デフォルト)。
デフォルトですべての部品/アセンブリの寸法を図面にインポートされるようにマーク モデルに挿入するすべての寸法 を図面に指定 として設定します。 モデル寸法を図面に挿入(inserting model dimensions)する場合、これらの寸法値も含まれます。 モデル アイテムを参照してください。

新規図面ビューの自動スケール化 選択されている用紙サイズに関係なく、図面シートのサイズに合うように標準 3 面図のスケールが自動的に変更されます。 この設定では次のようなスケール値になる場合があります。

新しいリビジョンを追加する際に記号を使用(Enable symbol when adding new revision): リビジョンをテーブルに追加する際、グラフィック領域をクリックし、リビジョン記号を配置できるようになります。
新規の詳細図を円で表示 詳細図の新規の輪郭は円で表示されます。選択解除するとスケッチされた輪郭が表示されます。

非表示のエンティティを選択 ポインタを隠れているエッジの上に置いた場合、非表示の正接エッジ、また非表示に設定したエッジが選択可能になります。

注記/寸法の推測を停止 選択解除すると、注記や寸法値を配置した場合に他の注記や寸法値との整列(水平整列と垂直整列)を表す直線が表示されます。

選択解除



選択

ドラッグによる注記のマージを停止 2 つの注記、または注記と寸法について、一方が他方にドラッグされたときのマージを停止します。
更新されていない図面にウォーターマークを印刷 図面がモデルと一致していない場合、SOLIDWORKS Detached drawing - 更新されていない図面というウォーターマークが Detached drawing 図面に印刷されます。

図面で参照ジオメトリ名を表示 図面に参照ジオメトリのエンティティが読み込まれた場合、それらの名前が表示されます。

ビュー作成時、隠れている構成部品を自動的に非表示

新規図面ビューで表示されないアセンブリの構成部品は非表示に指定され、図面ビュー プロパティ (Drawing View Properties) ダイアログ ボックスの 構成部品の表示/非表示 タブにリスト表示されます。 すべての構成部品が存在し、すべての構成部品情報がロードされます。 FeatureManager デザインツリーでは構成部品の名前は透明になります。 図面ビュー プロパティを参照してください。

非表示の構成部品はいつでも表示することができます。 構成部品の表示/非表示を参照してください。

アセンブリの底の図では、バッテリー構成部品が完全に内側にあります。ビュー作成時、隠れている構成部品を自動的に非表示(Automatically hide components on view creation)を選択すると、バッテリー部分が非表示になります。選択解除すると、バッテリー部分が点線で表示されます。





選択

選択解除

スケッチ円弧の中心点を表示 スケッチ円弧の中心点が図面の円弧と円で表示されます。

スケッチのエンティティ点を表示 スケッチ エンティティの端点が図面シートや図面シート フォーマットでは塗りつぶし点として表示されますが、図面ビューには表示されません。

スケッチのハッチングをジオメトリの後ろに表示 選択すると、モデルのジオメトリがハッチング上に表示されます。

選択

選択解除

スケッチ図をシート上のジオメトリの後ろに表示 スケッチ図を図面ビューの背景として表示します。

スケッチ図(背景指定)



スケッチ図(背景指定なし)

破断表示に破断線を印刷します。 破断表示では、部品のエッジを越える破断線が印刷されます。

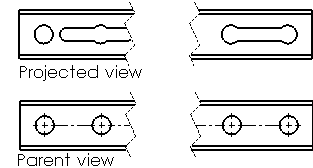

投影図の親ビューと破断線を整列(Align breaks with parent view for projected view) 投影ビューの破断線を親ビューの破断線と合わせます。

自動的にビュー パレットにビューを挿入 ビュー パレット (View Palette) に図面ビューを表示します (部品/アセンブリから図面作成 (Make Drawing from Part/Assy) をクリックした場合)。このオプションを選択解除すると、図面ビューを挿入した際、モデル ビュー (Model View)PropertyManagerが表示されます。
新しいシートを追加する際にシート フォーマット ダイアログ ボックスを表示 新しい図面シートを追加したとき、シートフォーマット(Sheet Format) ダイアログを表示します。 シート フォーマットを参照してください。
寸法の削除や編集に従って間隔を縮小(公差、テキストなどを追加/変更) 寸法や寸法テキストを作成した場合、自動的に残りの寸法の間隔を調整します。
削除された補助図、詳細図、断面図の文字を再利用: 図面で削除したビュー (補助図、詳細図、断面図) から文字を再利用します。
段落番号の自動追加を有効化(Enable paragraph auto numbering) 1. とスペースで始まる(数字の 1 の後にピリオド、その後にスペース)メモを入力する場合は段落の番号割り当てモードをオンにします。
部品表の個数列名を上書き 使用する名前 に入力した名前が BOM の個数に使用されます。
詳細図のスケール 詳細図のデフォルトのスケールを指定します。スケールは、詳細図を作成した図面ビューのスケールを基準にしています。ソースのビュー スケールが 2:1 で詳細図のスケールが 2X の場合、結果の詳細図のスケールは 4X になります。

ユーザー定義プロパティをリビジョンに使用 リビジョンの値として保存されるリビジョン テーブルのプロパティを、文書情報 ダイアログ ボックスの カスタム (Custom) タブに指定します。 デフォルトは リビジョン です。
キーボード移動の増減値 矢印キーを使用して図面ビュー、アノテート アイテム、または寸法を移動するときの移動値を指定します。
