| Symboles de tolérances géométriques au maximum de matière |
Définit si un symbole de condition au maximum de matière doit être placé dans les champs de la référence lorsque l'élément de référence est une fonction dimensionnelle.
|
| Références primaires: tolérances géométriques de forme. |
Définit la valeur des tolérances de forme appliquées aux éléments de référence primaire. DimXpert utilise cette option lorsque l'élément de référence primaire est un plan. Dans ce cas, une tolérance de planéité est appliquée.

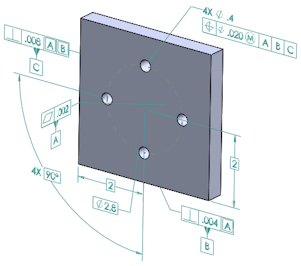

Le schéma de cotation illustré a été créé au moyen de l'outil Schéma de cotation automatique, en utilisant la référence A en tant que référence primaire. Remarquez la tolérance de planéité qui est appliquée à la référence A.
|
| Références secondaires: tol. géom. d'orientation ou de position. |
Définit la valeur des tolérances d'orientation et de position appliquées aux éléments de référence secondaire.
Le schéma de cotation illustré a été créé au moyen de l'outil Schéma de cotation automatique, en utilisant A en tant que référence primaire et B en tant que référence secondaire. Remarquez la tolérance de perpendicularité qui est appliquée à la référence B par rapport à la référence A.
|
| Références tertiaires: tol. géom. d'orientation ou de position. |
Définit la valeur des tolérances d'orientation et de position appliquées aux éléments de référence tertiaire.
Le schéma de cotation illustré a été créé au moyen de l'outil Schéma de cotation automatique, en utilisant A en tant que référence primaire, B en tant que référence secondaire et C en tant que référence tertiaire. Remarquez la tolérance de position qui est appliquée à la référence C par rapport aux références A et B.
|
| Cotes absolues |
Utilisez l'option Cotes absolues pour activer ou désactiver la création de cotes absolues, et pour sélectionner les schémas de cotation (Chaîne, Ligne de base ou Polaire). Cette option s'applique aux tolérances de position créées à l'aide des commandes Schéma de cotation automatique, Tolérance géométrique et Recréer la cote absolue. Les cotes absolues peuvent être automatiquement créées dans les cas les plus courants lorsque vous appliquez des tolérances de position géométriques aux fonctions de chambrage, de fraisage, de cylindre, d'encoche, de perçage simple et de rainure.
|
Chaîne
|
Crée des cotes en chaîne entre les fonctions de répétition parallèles. Lorsque les fonctions ne sont pas parallèles, les cotes de ligne de base sont utilisées.
|
|
Référence
|
Crée des cotes de ligne de base qui peuvent être appliquées à toute répétition, quelle que soit leur orientation les unes par rapport aux autres. Dans l'exemple, les fonctions dans la répétition ne sont pas toutes parallèles.
|
|
Polaire
|
Crée des cotes polaires entre les répétitions de perçages, cônes, chambrage et trous fraisés. Spécifiez le nombre minimum de perçages pour la répétition.
|
Les cotes absolues sont uniquement créées lorsqu'elles peuvent être placées perpendiculairement à l'axe ou au plan de la fonction. Dans l'exemple montré, les cotes absolues ne sont pas créées car les encoches ne sont ni parallèles entre elles ni parallèles à un plan de référence.  Utilisez la commande Recréer la cote absolue afin de créer ou de réparer le schéma de cotation absolue pour une tolérance de position géométrique donnée. Pour plus de détails, voir Recréation de la cote absolue. Par exemple, si vous modifiez une répétition de perçages en ajoutant ou en supprimant des perçages, il se peut que le schéma de cotation absolue ne soit pas mis à jour comme requis. Exécutez cette commande pour corriger le problème. Lorsque vous exécutez la commande, DimXpert applique le schéma de cotation, Ligne de base ou Chaîne, que vous avez défini sous.
 |
| Cotation en chaîne appliquée à une répétition de perçages |
 |
| Ligne de base |
 |
| Polaire |
|
| Position |
Définit les valeurs et les critères de tolérance utilisés lors de la création des tolérances de position.
|
Au maximum de matière
|
Place un symbole de condition au maximum de matière dans le compartiment Tolérance 1 de la définition du contenu des cases, le cas échéant.
|
|
Composite
|
Crée des tolérances de position composites.
Désélectionnez Composite pour créer des tolérances de position segmentées et individuelles.  |
|
| Forme |
Définit les valeurs et les critères de tolérance utilisés lors de la création de tolérances de forme.
|
Composite
|
Crée des tolérances de forme composites. Désélectionnez Composite pour créer des tolérances de forme segmentées et individuelles.  |
|
| Battement |
Définit la tolérance à utiliser lors de la création de tolérances de battement. Les tolérances de battement sont créées uniquement lorsque le Type de pièce du Schéma de cotation automatique est réglé sur Tournée et le Type de tolérance sur Géométrique. |
