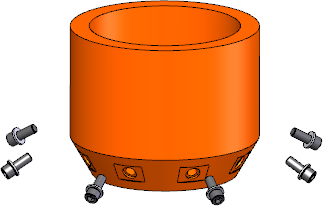

Radiales Auflösen Sie können Komponenten, die radial/zylindrisch um eine Achse ausgerichtet wurden, in einem Schritt auflösen. Sie können auch durch Divergieren entlang einer Achse radial auflösen. So lösen Sie Komponenten um eine Achse radial auf: Klicken Sie in einem Baugruppendokument auf Explosionsansicht (Baugruppen-Symbolleiste ) oder Einfügen > Explosionsansicht. Klicken Sie im PropertyManager Explosionsansicht unter Explosionsschritttyp auf Radiale Schritte . Wählen Sie unter Einstellungen die Komponenten aus, die als Explosionszeichnung dargestellt werden sollen. Ziehen Sie im Grafikbereich den Ziehpunkt, und lassen Sie die Maustaste los. Klicken Sie auf . Übergeordnetes ThemaErstellen von Explosionsansichten (Baugruppen) Zugehörige Tasks Komponenten mit automatischem Abstand Verwenden der Explosionsansicht einer Unterbaugruppe Bearbeiten einer Explosionsstufe (Baugruppen) Entfernen einer Explosionsstufe Aufnehmen von Rotationen in Explosionsansichten
