Propriedades do documento - Etiquetas de vista de detalhe

Você pode especificar as configurações de desenho no nível do documento para etiquetas de vista de detalhe.

Para abrir esta página:

Em um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Vistas > Detalhes .

Padrão geral de desenho


Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Padrão de vista de detalhe da base


Padrão de vista de detalhe da base
Selecione um padrão:
  • ANSI
  • ISO
  • Din
  • Jis
  • Bsi
  • GOST
  • Gb

Círculo

Estilo do círculo Selecione um estilo para o círculo da vista de origem.
Espessura do círculo Selecione uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Borda

Estilo da borda Selecione um estilo para o círculo da vista de detalhe.
Espessura da borda Selecione uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Texto de círculo de detalhe

Aplica definições de fonte à vista de origem.


Fonte

Clique para modificar a fonte.

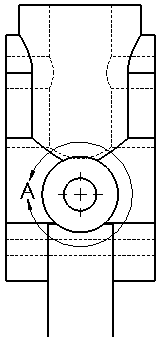

Exemplo de texto de círculo de detalhe

Exibir texto de etiqueta

Aplica definições de fonte à etiqueta da vista de detalhe.


Fonte

Clique para modificar a fonte.

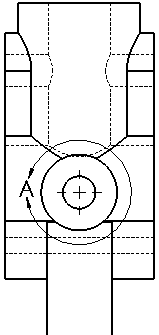

Exemplo de exibição de texto de etiqueta

Opções de etiqueta

Por padrão Selecione para atender ao padrão de base. Desmarque para modificar os parâmetros da etiqueta de vista:
  • Nome. Selecione um título para exibição na etiqueta de vista ou digite o seu próprio título.
  • Etiqueta. Selecione para que a letra de etiqueta correspondente à etiqueta na vista-pai seja exibida na etiqueta da vista.
  • Escala. Selecione uma etiqueta para a escala ou digite a sua própria etiqueta.
  • Delimitador. Selecione uma opção de exibição de escala:
    • Para apresentar a escala com dois números separados por um delimitador, selecione:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Para apresentar a escala como a razão de dois números seguida por X, selecione # X.
    • Para ocultar a escala, selecione <Nenhuma>.
  • Remova o espaço na escala ao redor de dois pontos (:) e barra (/). Selecione para remover o espaço na etiqueta de escala.
  • Uma opção de exibição de etiqueta:
    • Empilhada. Exibe a etiqueta da vista com nome e etiqueta empilhados sobre a escala.
    • Em linha. Exibe o nome e a etiqueta na mesma linha.
Exibir etiqueta acima da vista Selecione para exibir a etiqueta acima da vista.
Incluir rótulos de localização de novas visualizações Selecione para adicionar automaticamente uma etiqueta da localização para a vista e o círculo de detalhe.
Dimensionar por visualização de escala para contorno irregular Selecione para automaticamente dimensionar contornos irregulares para a escala de vista do desenho.

Layer


Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.

As configurações da camada da etiqueta de vista de detalhe substituem as configurações de Estilo do círculo e Estilo da borda da etiqueta de vista de detalhe.
