冷卻系統零組件中的擋板和噴泉管建模已經過改善。

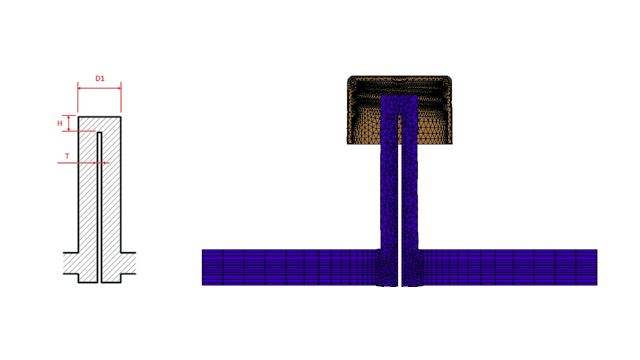

擋板冷卻系統零組件的流道會以插入水路的刀片進行分割。 為了為流經擋板冷卻系統零組件的流道準確地建模，請指定直徑 (D1)、刀片厚度 (T) 和刀尖高度 (H)。 過去只需擋板直徑 (D1)。 圖中顯示擋板設計 (左側) 的剖面，以及擋板剖面 (右側) 的六面體網格。
噴泉管刀片則以內部軟管取代。 為了為噴泉管冷卻系統零組件準確地建模，請指定外部 (D1) 和內部軟管直徑 (D2)、軟管厚度 (T) 及管頭高度 (H)。 過去只需外部 (D1) 和內部軟管直徑 (D2)。
擋板和噴泉管流道的增強建模可產生跨越整個剖面的精準六面體網格。 精準度改善的網格顯示可提升冷卻液流和模具冷卻解決方案的整體精準度。
 |
 |
| 噴泉管剖面 (2021) |

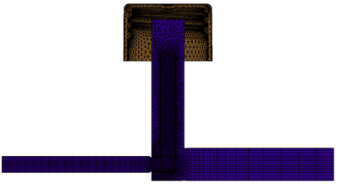

噴泉管剖面的六面體網格 (2021) |
