Vous pouvez utiliser un plan comme référence pour appliquer des déplacements imposés. Vous pouvez définir les translations dans les directions 1 et 2 du plan ainsi que dans la direction normale au plan. Pour les maillages coque, vous pouvez définir les rotations par rapport à ces directions.
Le tableau suivant propose un récapitulatif des attributs de ce type de déplacement imposé :
| Attribut
|
Valeur
|
|---|
| DDL possibles pour les volumes
|
3 translations
|
| DDL possibles pour les coques et les poutres
|
3 translations et 3 rotations
|
| DDL possibles pour les barres
|
3 translations
|
| Symbole 3D
|
|
|
| translation
|
rotation
|
|
| Entités sélectionnables
|
Sommets, arêtes, faces et connexions de poutre
|
| Translations
|
 Le long du plan selon direction 1
 Le long du plan selon direction 2
 Normal au plan
|
| Rotations (pour les coques et les poutres uniquement)
|
Autour du plan selon direction 1
Autour du plan selon direction 2
Autour de normal au plan
|
Exemple

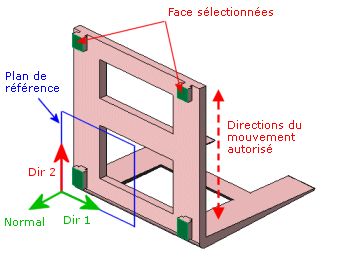

Avec le plan de référence de la fourche (illustré en bleu), vous pouvez contraindre les faces sélectionnées (illustrées en vert foncé) le long de la Dir 1 et de la direction normale (illustrée en vert clair). Les faces sélectionnées peuvent alors se déplacer librement le long de Dir 2 (illustrée en rouge).
