Spannungskomponenten

VON Von-Mises-Spannung
VONDC: von Mises [direktionale Komponenten] Nur verfügbar für lineare dynamische, harmonische Studien.

Der Solver führt die von Mises-Spannungsberechnungen genauer durch, indem die korrekten Zeichen (positiv bzw. negativ) der sechs Spannungskomponenten berücksichtigt werden.

Die VON: Von-Mises-Spannungsdarstellung berechnet die Von-Mises-Spannungen aus den sechs Komponenten der Spannung. Das Gleiche gilt für die VONDC: Von-Mises-Spannungsdarstellung [direktionale Komponenten]. Da jedoch die Ergebnisse der linearen dynamischen harmonischen Studien für die maximale Oszillationsamplitude abgeleitet werden, berücksichtigt die herkömmliche Berechnungsmethode für die Von-Mises-Spannungsergebnisse nur die positiven Werte der Spannungskomponenten. Spannungsphasenoffsets können auftreten, wenn eine bestimmte Spannungskomponente positiv ist, während eine andere Spannungskomponente negativ ist. Die VONDC: Von-Mises-Spannungsdarstellung [direktionale Komponenten] berücksichtigt den Einfluss von Spannungsphasenoffsets. Die Von-Mises-Gleichung bestimmt, dass das Quadrat der Differenz zwischen einer positiven und einer negativen Spannungskomponente im Vergleich zur Differenz zwischen den Werten der positiven Spannungskomponente größer sein kann. Daher sind die VONDC: Von-Mises-Spannungswerte [direktionale Komponenten] voraussichtlich konservativer als die VON: Von-Mises-Spannungswerte.
P1 Normalspannung in der ersten Hauptrichtung
P2 Normalspannung in der zweiten Hauptrichtung
P3 Normalspannung in der dritten Hauptrichtung
INT Spannungsintensität = P1 - P3 (a)

Mit P1: absolute maximale Normalspannung und P3: Minimale absolute Normalspannung.

TRI Triaxiale Spannung = P1 + P2 + P3 (Summe der Hauptspannungskomponenten. Auch als erste Spannungsinvariante bezeichnet, da sich der Wert nicht ändert, ganz gleich, welche Koordinatentransformation Sie auf den Spannungstensor anwenden.)

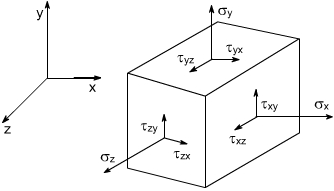

SX Normalspannung in die X-Richtung der ausgewählten Referenzgeometrie
SY Normalspannung in die Y-Richtung der ausgewählten Referenzgeometrie
SZ Normalspannung in die Z-Richtung der ausgewählten Referenzgeometrie
TXY Schubspannung in die Y-Richtung in der Ebene normal zur X-Richtung der ausgewählten Referenzgeometrie
Für Schubspannungskomponenten zeigt der erste Index die Richtung der Oberflächennormalen und der zweite Index die Richtung der Schubspannungskomponente an.
TXZ Schubspannung in Z-Richtung in der Ebene normal zur X-Richtung der ausgewählten Referenzgeometrie
TYZ Schubspannung in Z-Richtung in der Ebene normal zur Y-Richtung der ausgewählten Referenzgeometrie
ERR Energienormfehler (verfügbar für statische und Fallprüfungsstudien)
KD Kontaktdruck (b)
ILTXZ Interlaminarer Schub auf XZ-Ebene
ILTYZ Interlaminarer Schub auf YZ-Ebene

(a) In einigen Konstruktionscodes und Referenzen wird die äquivalente Spannung (Tresca) durch den doppelten Wert der maximalen Schubspannung definiert. Dies entspricht (P1 – P3) oder andernfalls der Spannungsintensität.

(B) Kontaktdrücke werden durch Koordinatentransformation von den globalen Knotenspannungen abgeleitet. Der Solver meldet auf jedem Knoten den Kontaktdruck, der von den Beiträgen von angewendeten Lasten, Lagern und Kontaktkräften abgeleitet wird, die sich während einer Simulation entwickeln können.

Der Einheitsvektor N entlang der Richtung der Kontaktkraft ist {Nx, Ny, Nz} im globalen Koordinatensystem. Der Knotenspannungstensor wird entlang des Einheitenvektors projiziert, um die drei Komponenten des Kontaktdrucks {Px, Py, Pz} im globalen Koordinatensystem abzuleiten.

Die Größe des Kontaktdrucks CP an jedem Knoten ist die Quadratwurzel aus der Summe der Quadrate jeder Komponente. Die Richtung des Kontaktdrucks ist immer senkrecht zum Kontaktbereich.
