Solutori di Simulation

L'elaborazione basata su funzioni per i solutori iterativi FFEPlus e Intel Direct Sparse è stata estesa a studi di simulazione che includono connettori e altre funzionalità. La selezione automatica Solutore viene estesa agli studi non lineari, di frequenza e del carico di punta.

  • Solutori FFEPlus Iterative e Intel Direct Sparse
    Il trasferimento dei dati di rigidità per risolvere i sistemi di equazioni è stato ottimizzato perché l'elaborazione basata su file viene sostituita dall'elaborazione basata su funzioni. Le prestazioni sono migliorate per le simulazioni che contengono:
    • Connettori: a molla, a cuscinetto, a bullone e rigidi
    • Simmetria ciclica, carico remoto con connessione rigida e travi che agiscono come rinforzi.
  • Selezione automatica del solver

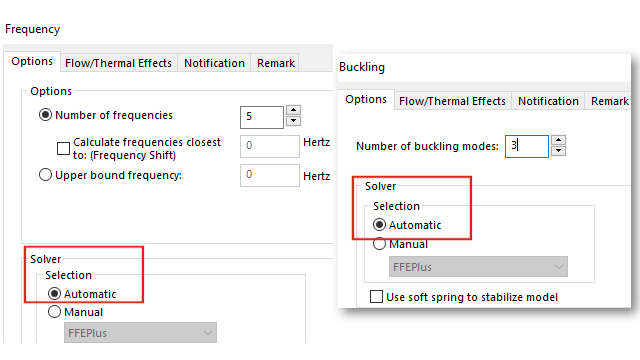

    L'algoritmo che seleziona il solutore di equazioni migliore è stato migliorato per includere gli studi non lineari, di frequenza e del carico di punta. La selezione del miglior risolutore di equazioni (Intel Direct Sparse o FFEPlus Iterative) dipende dal numero di equazioni, casi di carico, tipo di mesh, caratteristiche geometriche, funzioni di contatto e connettore e memoria di sistema disponibile.

    Per gli studi di frequenza, oltre ai parametri menzionati in precedenza, l'algoritmo tiene conto anche del numero di frequenze. Per gli studi del carico di punta, viene tenuto conto del numero di modalità.

  • Solutore Intel Direct Sparse per gli studi di Dinamica lineare

    È possibile utilizzare il solutore Intel Direct Sparse per gli studi di Dinamica lineare con Eccitazione base selezionata per i calcoli di frequenza e risposta.

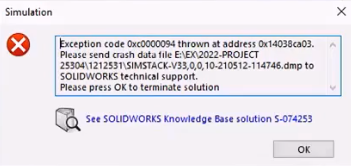

  • Se si verifica un errore del solutore durante l'esecuzione di una simulazione, SOLIDWORKS Simulation richiede di inviare il file che registra le informazioni relative all'errore del solutore al team di supporto tecnico.

    In base ai dati del file SIMSTACK-*.dmp, il team di sviluppo può estrarre informazioni dai moduli che hanno causato l'errore del solutore senza utilizzare ulteriori informazioni. Questo miglioramento consente di non dover condividere i dati riservati del modello per risolvere un errore del solutore di simulazione.
