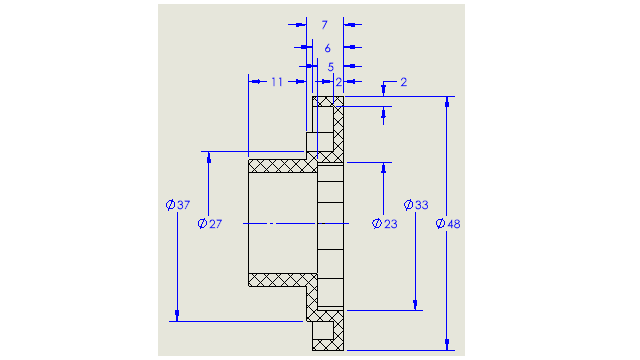

Você pode criar dimensões simétricas de diâmetro linear para dimensões de diâmetro que precisam apenas de um lado de uma linha de chamada exibida. Isso é útil para desenhos com componentes ativados e vistas de seção detalhadas.
Para criar dimensões simétricas de diâmetro linear: - Abra um desenho com um componente ativado ou uma vista de seção.
A dimensão simétrica de diâmetro linear está disponível para qualquer vista de desenho, mas é mais adequada para vistas de desenhos que precisam de apenas um lado de uma linha de chamada.
- Clique em Dimensão simétrica de diâmetro linear
(barra de ferramentas dimensões/relações) ou em .
- No PropertyManager, especifique as opções:
- Única. Permite dimensionar entidades manualmente. Selecione Dimensionamento rápido para dimensionar entidades com a funcionalidade de dimensão rápida.
- Múltipla. Permite criar várias dimensões com base em um eixo especificado. As dimensões são organizadas automaticamente.
- Dimensione a vista do desenho.
