O modo de detalhamento está disponível para todos os desenhos (exceto desenhos desanexados), independentemente da versão do SOLIDWORKS na qual você salvou o desenho ou se salvou o desenho no modo de Detalhamento.
No modo de detalhamento você pode:
-
Usar o modo de detalhamento limitado se você salvou desenhos em versões anteriores do SOLIDWORKS ou no SOLIDWORKS
®
2022 sem dados de modelo. Se você abrir um desenho no modo de detalhamento limitado, o título da janela exibirá
nome do arquivo - nome da folha [Detalhamento - limitado]. (O modo de detalhamento limitado é um modo automático - não é possível selecioná-lo especificamente.)
- Criar tabelas de furos.

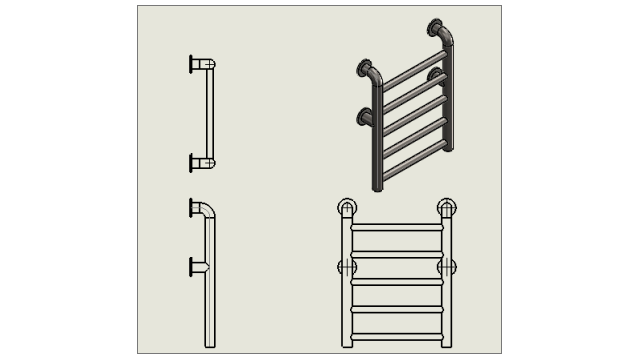

- Arraste as vistas padrão (como frontal, superior, traseira) da paleta de vistas para o desenho.
Em , há duas novas opções:
- Salvar dados do modelo. Salva todos os desenhos com os dados do modelo a serem usados no modo de Detalhamento.
- Incluir vistas padrão na Paleta de vistas. Permite criar vistas padrão quando você adiciona vistas de desenho a partir da Paleta de vistas.
Não é possível alterar essas opções no modo de Detalhamento e elas só se aplicam quando você salva desenhos resolvidos.
Em , a opção incluir dados do modo de detalhamento ao salvar foi removida.
O modo de detalhamento substituiu o modo Visualização rápida. O modo de visualização rápida foi removido do SOLIDWORKS 2022.
