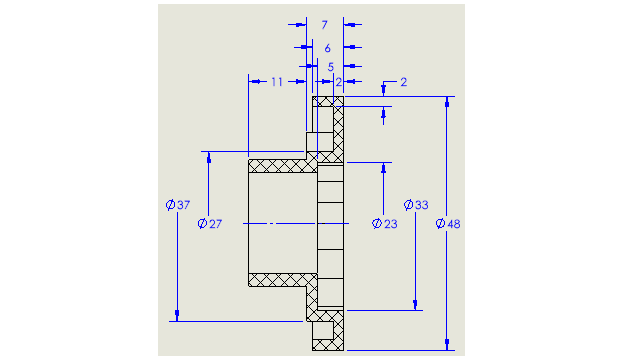

Bir liderin yalnızca bir tarafının görüntülenmesini gerektiren çap ölçümlendirmeleri için simetrik doğrusal çap ölçülendirmeleri oluşturabilirsiniz. Bu, tornalı bileşenleri ve detaylı kesit görünümleri olan teknik resimler için kullanışlıdır.
Simetrik doğrusal çap ölçülendirmeleri oluşturmak için: - Tornalı bir bileşen veya kesit görünümü içeren bir teknik resim açın.
Simetrik doğrusal çap ölçülendirmesi tüm teknik resim görünümleri için kullanılabilir ancak bir liderin yalnızca bir tarafına ihtiyaç duyan teknik resim görünümleri için en uygunudur.
- Simetrik Doğrusal Çap Ölçülendirme
(Ölçümlendirmeler/İlişkiler araç çubuğu) veya öğesine tıklayın.
- PropertyManager'da seçenekleri belirleyin:
- Tek. Objeleri manuel olarak ölçülendirmenizi sağlar. Objeleri hızlı ölçümlendirme işleviyle ölçümlendirmek için Hızlı ölçümlendirme öğesine tıklayın.
- Çoklu. Belirtilen bir eksene dayalı olarak birden çok ölçümlendirme oluşturmanızı sağlar. Ölçümlendirmeler otomatik olarak düzenlenir.
- Teknik resim görünümünü ölçümlendirin.
