Création de vues de détail à contour irrégulier

Pour créer des vues de détail à contour irrégulier :

  1. Dans une vue de mise en plan, cliquez sur Vue de détail (barre d'outils Mise en plan) ou sur Insertion > Vue de mise en plan > Détail .
    L'outil Cercle Tool_Circle_Sketch.gif est actif.

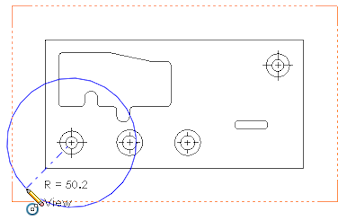

  2. Esquissez un cercle.

  3. Dans le PropertyManager, sous Vue de détail, sélectionnez Contour irrégulier.
  4. Sous Amplitude de forme, déplacez le curseur pour définir l'amplitude du contour irrégulier.

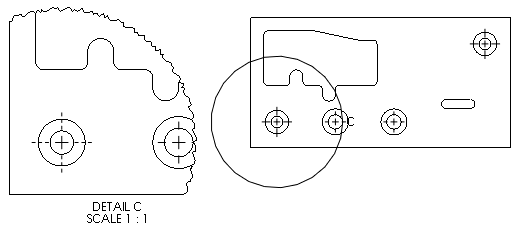

  5. Cliquez pour placer la vue.
