Dans les mises en plan d'assemblage, vous pouvez utiliser Vues d'une autre position pour indiquer l'amplitude de mouvement d'un composant d'assemblage en l'affichant dans d'autres positions.

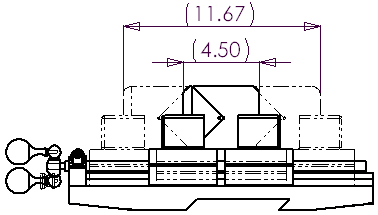

Vous pouvez superposer une ou plusieurs vues d'une autre position sur la vue originale en police de ligne mixte et tirets.
- Vous pouvez appliquer des cotes entre la vue primaire et la vue d'une autre position.
- La vue d'une autre position est ajoutée à l'arbre de création FeatureManager.
- Vous pouvez créer plus d'une vue d'une autre position dans une mise en plan.
- La vue d'une autre position n'est pas disponible dans les vues interrompues, les vues en coupe ou les vues de détail.
- Une fois créée, la vue d'une autre position peut être modifiée au niveau de l'assemblage et de la mise en plan.
