PropertyManager Разрез (модели)

Этот PropertyManager управляет разрезами в документах деталей и сборок.

Чтобы открыть окно Разрез PropertyManager:

Щелкните Вид разреза (на панели инструментов «Вид») или Вид > Отображение > Вид разреза.

Разрез на чертеже

Следующая доступная для сечения буква отображается автоматически. Ее можно изменить.

Метод сечения

Плоский Задайте разрез, выбрав одну, две или три плоскости или плоские грани.
Зональный Задайте разрез, выбрав одну иди несколько зон. Зоны определяются пересечением выбранной плоскости или грани с граничной рамкой модели.

Чтобы сделать тела и компоненты прозрачными, необходимо выбрать Зональный для метода сечения.

Метод сечения Плоский с 1 выбранной плоскостью сечения Метод сечения Плоский с 2 выбранными плоскостями сечения

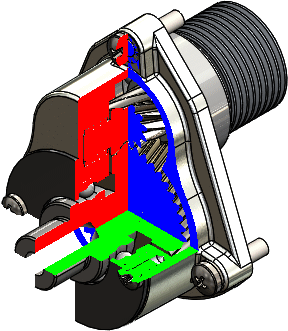

Метод сечения Плоский с 3 выбранными плоскостями сечения Метод сечения Зональный

Параметры разреза

Метод смещения Определяет плоскость для расчета значений смещения.

Смещение может быть перпендикулярно следующим плоскостям:

Справочная плоскость

Рассчитывает значение, перпендикулярное ориентированной плоскости сечения.

Выбранная плоскость

Рассчитывает значения, перпендикулярные плоскости, выбранной в разделе Сечение 1.
Показать крышку сечения Крышка сечения отображается цветом, указанным в окне Редактировать цвет. Отключите этот параметр, чтобы отобразить вид модели изнутри.
Сохранить цвет Продолжается отображение крышки сечения цветом, указанным в поле Редактировать цвет, после закрытия окна PropertyManager Разрез. В приведенной ниже таблице показаны отображаемые результаты после закрытия окна PropertyManager для сборки.
Раздел только графики Обеспечивает более быстрые результаты с ограниченными возможностями выбора
Невозможно выбрать грань или кромку сечения. Сохраните цвет крышки в разрезе только в виде графики. Пикселы, находящиеся внутри одной плоскости в виде плоскости или поверхности сечения, не скрываются.

Сечение 1

Только в Разделе 1 можно вращать разрез вокруг оси, временной оси, отверстия или цилиндрической грани. Можно указать угол поворота или перетащить маркер.

Выбрать кромку или ось Создает плоскость разреза вокруг оси, временной оси, отверстия или цилиндрической грани или кромки.
Выбрать кромку или ось Указывает объект, вокруг которого поворачивается плоскость разреза. Выберите ось, временную ось, отверстие или цилиндрическую грань или кромку.
Выбрать вершину или точку Указывает вершину или точку, от которой начинается плоскость разреза.
Повернуть плоскость по оси Указывает угол вращения плоскости разреза вокруг оси, начиная с выбранной вершины или точки. Чтобы задать вращение можно также перетащить маркер.
  Редактировать цвет Указывает цвет плоскости разреза

Сечение 1, Сечение 2, Сечение 3

Сечение 3 появляется после выбора Сечения 2. Используйте Сечение 2 и Сечение 3, чтобы рассечь дополнительные плоскости или грани.

  Плоскость/грань сечения Выберите грань или кромку или нажмите на плоскость "Спереди" , "Сверху" или "Справа" , чтобы создать разрез. Реверс направления сечения изменяет направление разреза.
Расстояние смещения Устанавливает расстояние смещения для разреза сечения от плоскости или грани.
Вращение вокруг оси X Вращение справочного сечения вдоль оси X.
Вращение вокруг оси Y Вращение справочного сечения вдоль оси Y.
  Редактировать цвет Указывает цвет плоскости разреза

Сечения скрыты Выбраны параметры Показать крышку сечения и Сохранять цвет крышки

Показать крышку сечения и Сохранять цвет крышки отключенные Флажок Показать крышку сечения установлен, а флажок Сохранять цвет крышки снят.

Разрез по телу или компоненту

Компоненты или тела, которые должны быть включены в разрез или исключены из него. Список выбранных компонентов или тел.
Исключить выбранное Не разрезает выбранные тела или компоненты. Все остальные тела или компоненты разрезаются.
Включить выбранное Разрезает выбранные тела или компоненты. Все остальные тела или компоненты не разрезаются.

Прозрачный разрез тел или компонентов

  Компоненты или тела, которые должны быть включены или исключены из прозрачного разреза Список выбранных компонентов или тел.
  Исключить выбранное Не изменяет прозрачность выбранных тел или компонентов.
  Включить выбранное Изменяет прозрачность выбранных тел или компонентов.
Прозрачность разреза Указывает степень прозрачности. Введите значение или переместите ползунок.
Включить плоскость выбора Отображает плоскость выбора с системой координат в центре плоскости. Используйте систему координат, чтобы контролировать положение и угол плоскости выбора.

Доступно при выборе параметра Разрез по телу или компоненту или Прозрачный разрез тел или компонентов.

Предварительный просмотр

Отображает предварительный просмотр результатов сечения только в виде графики на основе расположения плоскости сечения и компонентов или тел, выбранных в разделе Выбранные компоненты или Выбранные тела. Скрывает плоскости разреза, справочные плоскости или контуры граней и плоскость выбора.

Сохранить

Нажмите, чтобы сохранить сечение, а затем установите следующие параметры в диалоговом окне Сохранить как и нажмите Сохранить:

Ориентация вида Сохранение разреза как именованного вида в диалоговом окне Ориентация. В чертежах вид не доступен.
Вид примечания чертежа
Доступно, если выбран только один Разрез и сняты флажки Разрез по телу или компоненту и Прозрачный разрез тел или компонентов.

Для сборок этот параметр доступен, если выбрать один Разрез и Разрез по компоненту.

Создает вид примечания для разреза и включает в себя разрез на Палитре видов в чертежах. Название разреза появляется в разделе Примечания .

При сохранении с этим параметром появляется диалоговое окно Свойства вида примечания для разреза, позволяющее указать компоненты, которые нужно оставить неразрезанными. Укажите следующие параметры и нажмите OK.

Исключенные компоненты

Оставляет выбранные компоненты неразрезанными.

Авто-штриховка

Автоматически настраивается для соседних компонентов с одинаковой штриховкой. Штриховка изменяется в разрезе сборки.

Исключить крепежи

Исключает крепежи из разреза. К крепежам относится любой элемент, вставленный из SOLIDWORKS Toolbox, кроме элементов конструкции. Любой компонент можно обозначить как крепеж.
Чтобы обозначить любой компонент как крепеж, откройте компонент и нажмите Файл > Свойства . На вкладке Настройка пользователя диалогового окна выберите IsFastener в Имя свойства, затем введите 1 для Значение/Текстовое выражение.
Имя вида Введите имя разреза.
