Можно выбрать грани, кромки и вершины, созданные с помощью разреза детали или сборки.
Нельзя открыть эскиз на грани разреза.
Измерение и свойства сечения
- Выберите грань на плоскости сечения, чтобы рассчитать ее свойства сечения. Выберите кромки или вершины для измерения.

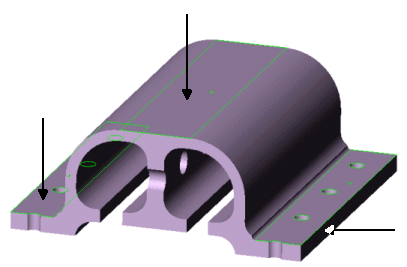

- Выберите усеченные грани для измерения длины или расчета свойств сечения. Усеченные грани — это грани, разрезанные плоскостью сечения.
|
| Усеченные грани
|
Преобразовать объекты

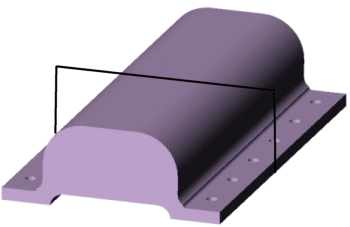

При использовании функций, отличных от "Измерить" и "Свойства сечения", усеченные грани ведут себя, как неусеченные. Например, если открыть эскиз на усеченной грани и преобразовать кромки, то будут преобразованы все кромки грани.
|
| Преобразована полная грань
|
