Использование зон пересечения в разрезах

Можно создать разрезы в модели с помощью вырезания нескольких областей модели. Эти несколько областей определены зонами пересечения.

При выборе плоскостей или граней разреза граничные рамки выбора представляют собой зону пересечения. Зоны пересечения можно использовать для создания вида разреза нескольких областей модели.

В этом примере зоны пересечения используются для вырезания части модели.

Исходная модель	Вид модели с разрезами

Чтобы использовать зоны пересечения в разрезах в данном примере, выполните указанные ниже действия.

1. Выберите Разрез (панель инструментов "Вид") или Вид > Отображение > Разрез.
2. В разделе PropertyManager Метод сечения выберите Зональный.
3. В разделе Параметр сечения выберите Показать крышку сечения и Только графика разреза.
4. В разделе Разрез 1:
   1. Нажмите Спереди .
   2. Для параметра Расстояние смещения введите значение 0.
5. В разделе Разрез 2:
   1. Нажмите на плоскость Сверху .
   2. Для параметра Расстояние смещения введите значение 0.
6. В разделе Разрез 3:
   1. Нажмите на плоскость Справа .
   2. Для параметра Расстояние смещения введите значение 0.
7. В разделе Метод сечения нажмите Зоны, выбранные для создания сечения.

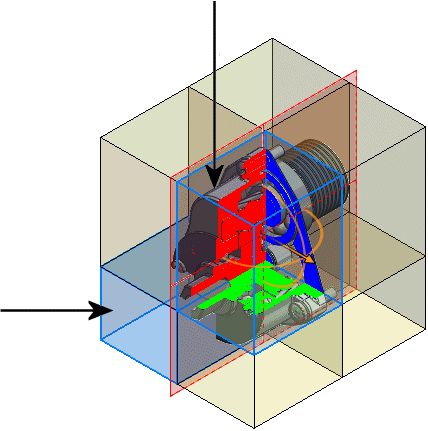

   В графической области отобразятся закрашенные зоны пересечения, показывая пересечение выбранных плоскостей или граней и граничную рамку модели.
8. В графической области выберите нижнюю левую и верхнюю правую зону пересечения.


9. Нажмите .
