Создание прозрачных разрезов

При создании разрезов можно настроить отдельные тела и компоненты как прозрачные.

Прозрачность позволяет видеть внутренние элементы модели. Функция "Прозрачный разрез" доступна в PhotoView 360.

Создание прозрачных разрезов:

  1. Откройте сборку.
  2. Выберите Разрез (панель инструментов "Вид") или Вид > Отображение > Разрез.
  3. В окне PropertyManager:
    1. В поле Метод разреза выберите Зональный.
    2. Выберите Компоненты с прозрачным сечением.
  4. Выберите любой компонент в плавающем дереве конструирования FeatureManager.
  5. В окне PropertyManager в разделе Компоненты с прозрачным сечением выполните следующие действия.
    1. Выберите Включить выбранные, чтобы сделать корпус прозрачным.
    2. Для параметра Прозрачность установите значение 0,75.
    3. Нажмите .

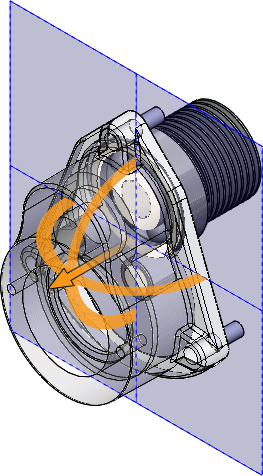

    Разрез отображается с прозрачным корпусом.
