На уровне документа можно задать параметры черчения для позиций. Можно изменить эти настройки в окне PropertyManager. Доступно для документов всех типов.
Чтобы открыть эту страницу, выполните следующее действие.
В открытом чертеже нажмите Параметры
(панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите .
Базовый стандарт позиций
|
Стандарт базовых позиций
|
Выберите стандарт. -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
ГОСТ
-
GB
|
Стиль выноски
Стиль выноски
|
Выбрать: стиль. |
Толщина выноски
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Стиль рамки
|
Стиль рамки
|
Устанавливает стиль формы, окружающей текст. |
|
Толщина рамки
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
|
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
|
Верхняя
|
Для верхней части позиций "Разделительная окружность" или для позиций остальных типов выберите значения следующих параметров: - Текст
- Обозначение
- Количество
- Свойства пользователя
Параметр Верхний применяется к единичной позиции или позиции одна на другой. |
 |
|
Нижняя
|
Для нижней части позиций "Разделительная окружность" выберите значения следующих параметров: -
Текст
-
Номер позиции
-
Количество
-
Свойства пользователя
|
 |
Отображение выноски
|
Отображение выноски
|
Выберите из: -
Прямая
- Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
-
Использовать длину выноски документа. Извлекает длину выноски из настроек страницы Примечания.
-
Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
- Сплайн
- VDA
|
Слой
|
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").
Одна позиция
|
Стиль
|
Выберите значение Нет, чтобы текст позиции отображался без рамки, или выберите форму позиции. По умолчанию используется Круглая.
|
 |
 |
| Скругленный |
Треугольный |
 |
 |
| Шестиугольник |
Рамка |
 |
 |
| Ромб |
Пятиугольник |
 |
 |
| Разделительная окружность |
Флаг - Пятиугольный |
 |
 |
| Флаг - Треугольник |
Подчеркнутый |
 |
 |
| Квадратный |
Квадрат/окружность |
 |
 |
| Проверить |
Нет |
|
Размер
|

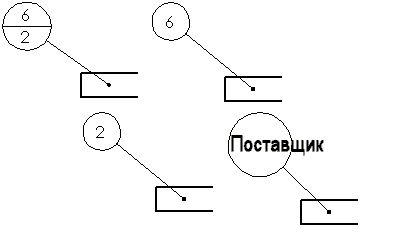

Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции). |
 |
Группа позиций
|
Стиль
|
Выберите форму позиции. |
 |
|
Размер
|
Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
|
 |
Компоновка авто-позиций
|
|
 |
| Квадратная компоновка |
