Свойства документа - Заметки

На уровне документа можно задать параметры черчения для заметок. Доступны для всех типов документов.

Чтобы открыть эту страницу, выполните следующие действия.

В открытом чертеже нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите Примечания > Заметки.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт заметок

Базовый стандарт заметок
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Стиль выноски

Стиль выноски Выбрать: стиль.
Толщина выноски Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст

Шрифт

Нажмите, чтобы изменить шрифт.
Выровнять текст Выберите
  • Центр
  • Слева
  • Справа

Полка выноски

Полка выноски Выберите положение полки выноски, заданное по умолчанию.
  • Ближайший
  • Слева
  • Справа

Отображение выноски

Отображение выноски Выберите из:
  • Прямая
  • Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
    • Использовать длину выноски документа. Берет длину выноски в настройках страницы Примечания.
    • Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
  • Подчеркнутый
  • Сплайн
  • VDA
Привязка при выравнивании относительно выноски (доступен только для стандартов DIN и JIS) Если выбран этот параметр, можно привязать выноску позиции к одной из сторон позиции.

Граница

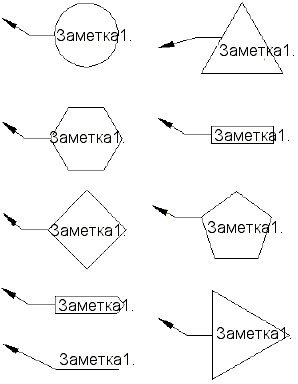

Стиль Выберите значение Нет, чтобы текст заметки отображался без рамки, или выберите стиль рамки.
Размер Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
При выборе параметра Тугая посадка можно указать расстояние, на которое смещается текст от границы рамки.
Тугая посадка тугой посадкой c расстоянием 0,25 дюйма

Форматирование

Расстояние между абзацами Задается расстояние между смежными абзацами.

0,25 дюйма между абзацами, если выбран весь текст

Не показывать период с границами Скрывает период после номера параграфа, если для заметки существует граница

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").
