設計テーブルでの計算値の上書き

$SW-MASS および $SW-COG に手動で入力された値を含む設計テーブルを閉じると、手動で入力された値またはモデル ジオメトリから計算された値のいずれかを使用するように求められます。

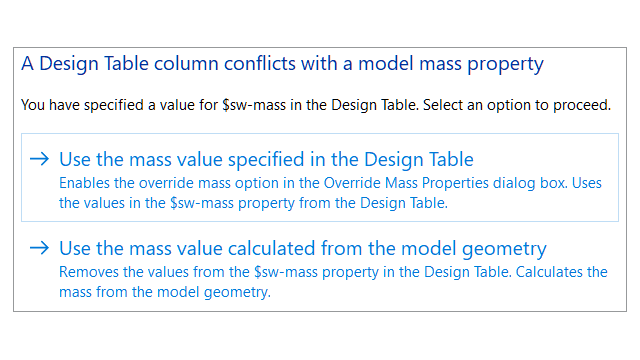

プロンプトには次のオプションが表示されます:
設計テーブルで指定された質量値を使用（Use the mass value specified in the Design Table） 質量を上書き（Override mass）または質量の重心を上書き（Override center of mass）を有効にし、手動で入力した値を質量特性に割り当てます。
モデル ジオメトリから計算された質量値を使用（Use the mass value calculated from the model geometry） 値を手動で入力した $SW-MASS 列または $SW-COG 列を削除します。モデルはモデル ジオメトリから計算された値を使用します。
設計テーブルの計算値を上書きするには:
  1. $SW-MASS 列または $SW-COG 列のある設計テーブルを持つモデルを開きます。
  2. 特性の上書きをクリアします:
    1. ツール（Tools） > 評価（Evaluate） > 質量特性（Mass Properties）をクリックします。

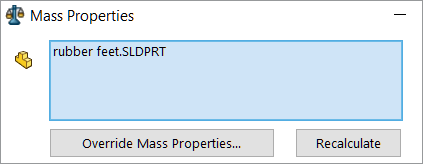

    2. 質量特性の上書き（Override Mass Properties）をクリックします。

    3. 質量特性の上書き（Override Mass Properties）ダイアログ ボックスで、次のように操作します。
      • $SW-mass の場合、質量を上書き（Override mass）を選択解除します。
      • $SW-COG の場合は、重心を上書き（Override center of mass）を選択解除します。

    これらの上書きオプションが有効になっている場合、プロンプトは表示されず、手動で入力した値でモデルが保存されます。
  3. ConfigurationManager タブでテーブル（Tables） を展開します。
  4. Excel 設計テーブル（Excel Design Table） を右クリックし、テーブル編集（Edit Table）をクリックします。

  5. テーブルで、$SW-MASS または $SW-COG の値を手動で入力します。
  6. 設計テーブルを閉じます。
  7. プロンプトが表示されたら、設計テーブルで指定した質量値を使用（Use the mass value specified in the Design Table）を選択して、計算値を手動で入力した値で上書きします。
