アセンブリ フィーチャーを Toolbox 部品でブロックされた部品へ反映する

アセンブリ フィーチャーは Toolbox 部品に反映できません。

アセンブリ フィーチャー PropertyManager で、選択構成部品（Selected components）とフィーチャーを部品へ継続（Propagate feature to parts）を選択していると、警告が表示されてすべての Toolbox 部品が影響を与える構成部品（Components to Affect） から除去されます。

フィーチャーのスコープ（Feature Scope）で全構成部品（All components）とフィーチャーを部品へ継続（Propagate feature to parts）を選択し、モデルに Toolbox 部品が含まれていると、警告は表示されません。アセンブリ フィーチャーは Toolbox 部品に反映されません。

フィーチャーを部品へ継続（Propagate feature to parts）が選択されていると、Toolbox 部品は選択できません。

全構成部品（All components）オプションと選択構成部品（Selected components）オプションがないフィレットや面取りのようなアセンブリ フィーチャーでは、警告は表示されず、アセンブリ フィーチャーは Toolbox 部品に反映されません。穴シリーズ（Hole Series）の Toolbox 部品を選択できないのは、このアセンブリ フィーチャーは常に部品に反映されるからです。

警告を表示するには:
  1. Toolbox 部品を含むモデルを開きます。
  2. スケッチを選択して挿入（Insert） > アセンブリ フィーチャー（Assembly Feature） > カット（Cut） > 押し出し（Extrude）をクリックします。
  3. PropertyManager のフィーチャーのスコープ（Feature Scope）で、自動選択（Auto-select）を選択解除します。
  4. 影響を受ける構成部品（Components to Affect） で、Toolbox 部品を選択します。
  5. フィーチャーを部品へ継続（Propagate feature to parts）を選択します。

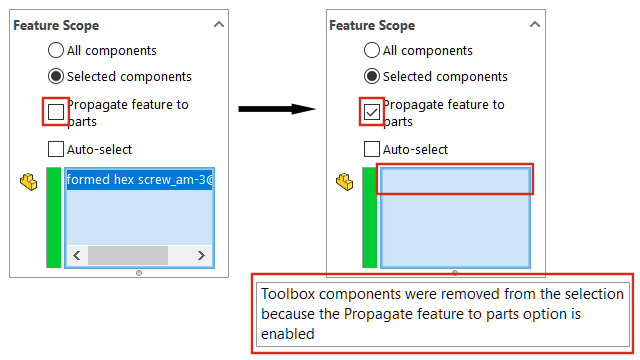

    SOLIDWORKS で Toolbox 部品が影響を受ける構成部品（Components to Affect） から除去されて、警告がグラフィック領域に表示されます。
